Электромеханические вальцы Ostas SM 1070х66

Артикул:
010403023
Страна :
Турция
Бренд :
Ostas
Длина вала :
1070 мм
Диаметр вала :
66 мм
Товар с указанными характеристиками отсутствует
Рейтинг: 0 (голосов: 0)

Описание

Трехвалковые листогибочные вальцы:

Трехвалковые электромеханические вальцы OSTAS серии SM Турецкого производства, предназначены для проката листового металла и получения цилиндрических, конических и дугообразных изделий. Ассиметричная конструкция подразумевает осуществление подгибки перемещением заднего вала, причем для подгибки с двух сторон заготовку необходимо разворачивать и два раза поджимать задний вал, в отличие от четырехвалковых станков.

На станке данной конструкции поджим заднего вала и нижнего вала осуществляется рычагами с реечным механизмом, поджим заднего и нижнего вала осуществляются параллельно, за счет одновременного поджима с двух сторон. Это наиболее удобная конструкция при гибке тоноколистового металла из всех вальцов с ручным поджимом.

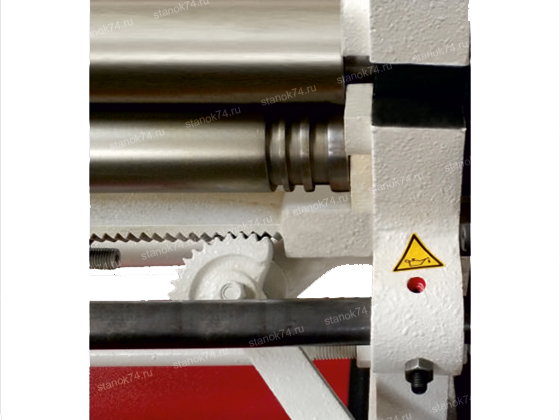

Основным преимуществом данной серии является возможность быстрого и точного позиционирования заднего вала с помощью рычага и зубчатой рейки, посредством которых работник может запомнить между какими зубьями рейки происходит зацепление при гибке необходимого радиуса.

Основные элементы рамы выполнены из чугуна, а значит жесткость данной конструкции выше, чем у аналогов со стальными боковинами и, соответственно, и точность позиционирования валов.

Откидной верхний вал позволяет оперативно снимать заготовку после прокатки.

Технические характеристики:

Модель Ostas SM 1070x66
Рабочая длина мм 1070
Толщина обрабатываемого листа (24 кг/мм2) мм 1,5
Диаметр верхнего вала мм 66
Рабочая скорость м/мин 9
Мощность двигателя кВт 0,75
Габариты (ДxШxВ) мм 1500 x 750 x 1200
Вес кг 360

Стандартная комплектация станка:

  • Качественно обработанные валы из сертифицированной стали SAE 1050;
  • Механическая система подъема и опускания нижнего вала с помощью зубчатой рейки с клиновым механизмом;
  • Ручной подъем заднего вала с помощью рычага с храповым механизмом. Вал поджимается параллельно и можно точно запомнить необходимое положение;
  • Ручная система откидывания верхнего вала;
  • Мобильная педаль управления;
  • Канавки для прокатки прутков (4 / 6 / 9 мм);

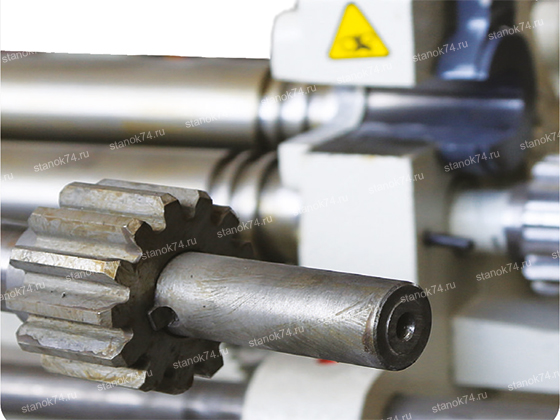

  • Привод верхнего и нижнего вала осуществляется с помощью одного редуктора

Дополнительные опции:

  • Индукционная закалка валов
