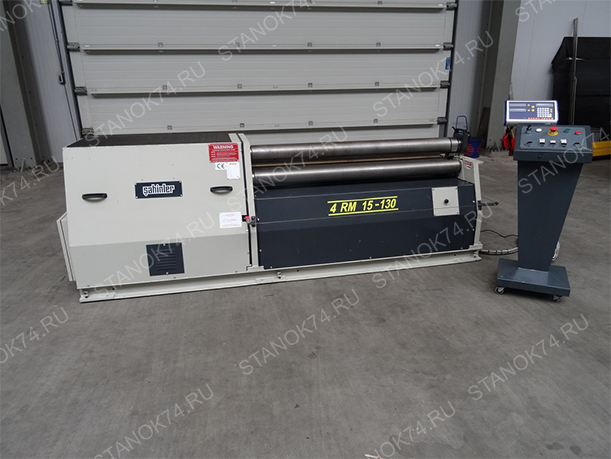

Sahinler 4RM 10x130

Артикул:
9751
Страна :
Турция
Бренд :
Sahinler
Диаметр вала :
100-199 мм
Диаметр вала :
130 мм
Длина вала :
1050 мм
Наличие :
Под заказ
Товар с указанными характеристиками отсутствует
Рейтинг: 0 (голосов: 0)

Описание

Четырехвалковые гидравлические гибочные машины (вальцы ) серии 4RM предназначены для эксплуатации в условиях промышленных производств. В зависимости от модели 4-х валковые станки могут гнуть листовую сталь различных марок толщиной до 6 мм и длиной до 2 метров

Особенности

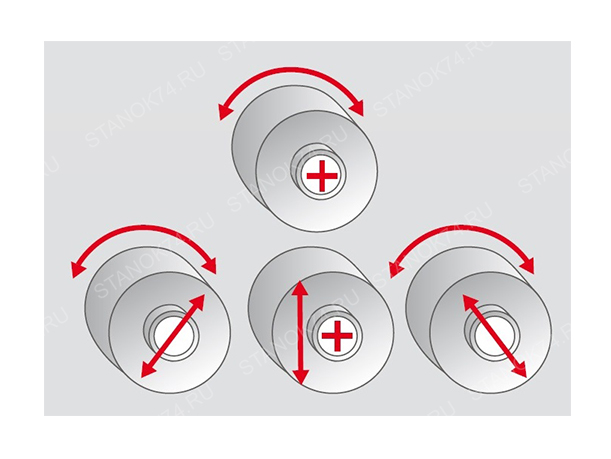

Четырехвалковые гидравлические листогибочные станки 4RM отлично подходят для автоматической гибки листов средней толщины при производстве цилиндрических обечаек в автоматическом рабочем цикле как с использованием, так и без использования разных систем ЧПУ, а также для изготовления сложных деталей переменного радиуса. Их особенностью является простота и удобство использования, привлекательный внешний вид и надежность в работе. Листогибы данной серии используются в серийном производстве.

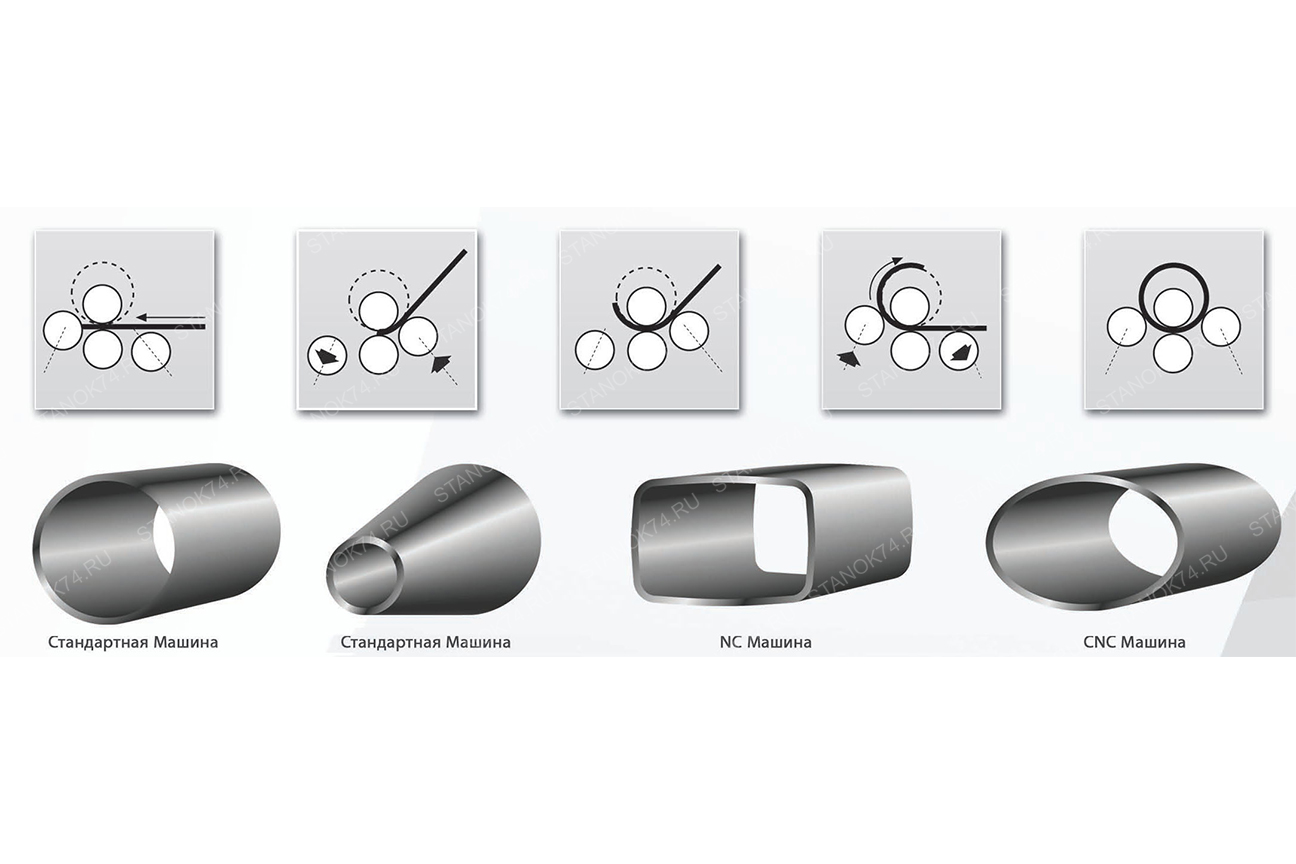

  • Лист металла подается горизонтально между валов - это удобно, т.к. вместо крановой балки можно использовать столы подачи
  • Задний боковой вал, расположенный напротив стороны подачи листа, может быть использован как задний упор для немедленного прямоугольного гиба листа, в результате чего происходит выравнивание листа.
  • После прямоугольного гиба лист надежно зажат между верхним и нижним центральными валами, поэтому операции предподгиба и гиба — точные и надежные, без риска соскальзывания листа.
  • Сразу после операции предподгиба, происходит скручивание цилиндра любого необходимого диаметра. Это означает, что рабочая зона станка минимальна, так как зона подачи листа находится лишь с одной стороны станка (см рис. Выше).
  • Гиб задней кромки происходит после того, как цилиндр готов. В основном, цилиндры могут быть произведены за один проход, в одном направлении.
  • Гибка конусов — более простой процесс, задние валы задают угол конуса, а центральный нижний вал используется, чтобы держать лист.
  • Так как при помощи четырех валов лист надежно закреплен в процессе гибки, то Четырехвалковый гибочный станок с двойным предподгибом является единственным станком, на котором возможно использование NC и CNC контроллеров.

Технические характеристики

Модель 4RM 10x130
Длина вала мм 1050
Толщина листа без предподгиба Мин. диаметр гибки = диаметр верх. Вала Х 5 мм 6
Толщина листа без предподгиба Мин. диаметр гибки = диаметр верх. Вала Х 1,5 мм 5
Толщина листа с предподгибом Мин. диаметр гибки = диаметр верх. Вала Х 5 мм 5
Толщина листа с предподгибом Мин. диаметр гибки = диаметр верх. Вала Х 5 мм 4
Диаметр верхнего вала мм 80
Диаметр нижних валов мм 80
Мин. диаметр гибки = диаметр верхнего вала х1,5 / х5 мм (x1.5/x5)120/400
Мощность электропривода кВт 1,1+0,75
Рабочая скорость вращения валов м/мин 5
Габаритные размеры (ДхШхВ) мм 2350x950x960
Вес кг 1150

Стандартная комплектация станка

  • Чрезвычайно экономичные
  • Подходят для легких листов, для листов из алюминия или нержавеющей стали
  • Легкое изготовление обечаек полной окружности с различным радиусом
  • Нажимной валок и боковые валки перемещаются гидравлическим поршнем сквозь раму кассетного типа - в моделях (4RH)
  • Нажимной валок и боковые валки перемещаются винтовыми домкратами - в моделях (4RM)
  • Защита от перегрузки
  • Верхний валок приводится в действие посредством планетарной передачи
  • Откидной торец с открытием вручную для удобства снятия готового изделия (4RM)
  • Легкая работа с мобильным пультом управления
  • Стальная сварная рама
  • Устройство для конической гибки (4RM)
  • Изготовлено в соответствии с директивами "ЕС" по безопасности и маркировано знаком "СЕ"

Дополнительные опции

  • Цифровые индикаторы (3)
  • Шлифование и полировка валов
  • Индукционное упрочнение валов
  • заготовок
  • Рольганг для подачи листа
