Координатно-пробивной пресс Ermaksan ETP Servo
Товар с указанными характеристиками отсутствует

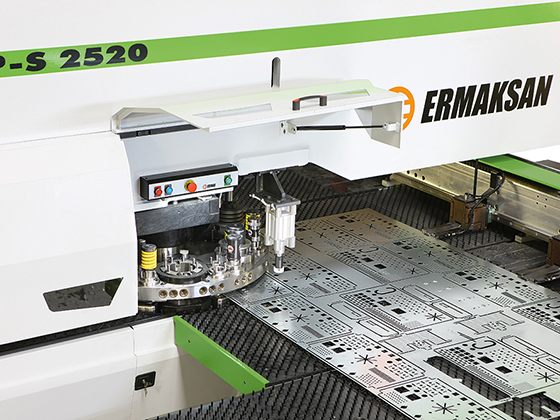

Главным отличием этого координатно-пробивного пресса, является то, что основное рабочее движение осуществляется с помощью сервопривода. При разработке данной конструкции, учтены, все передовые мировые тенденции. Данный станок вобрал в себя все технические ожидания потребителей. Имеет жесткую стальную конструкцию, которая позволяет работать с листовым металлом до 6мм. Револьверная голова с 33 рабочими станциями, оснащенными высококачественным инструментом Mate (США) позволяет решать практически любые производственные задачи по раскрою листового металла с минимальными временными затратами.

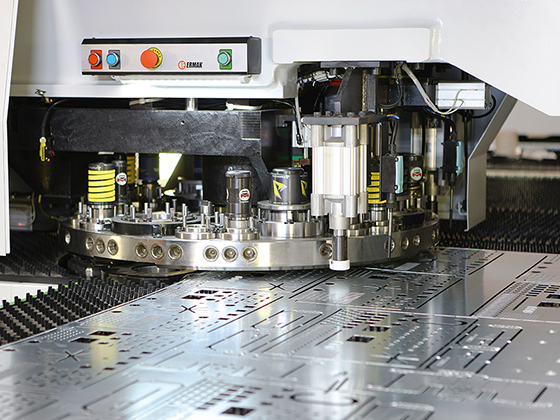

- Инструмент крепится в револьверные барабаны: верхний для пуансонов и нижний для матриц;
- Для смены инструмента, револьверные головки приводятся в движение серводвигателем за счет независимых цепных передач;
- Для пробивки или формовки, головы надежно стопорятся коническими клиньями, входящими в пазы на торце барабана. Револьверные барабаны имеют до 33 инструментальных станций различных размеров, при трёх индексных станциях;
- В прессах модели ETРP можно использовать просечной, формовочный, кластерный и роликовый инструмент;
- Пресса оснащены механизмами индексирования инструментов (оси С и СS). Исполненный на базе высокоточных серводвигателей Fanuc, оснащенных датчиками абсолютного перемещения, и безлюфтовых редукторов Harmonic. Механизм индексирования сопрягается с индексируемыми инструментальными станциями барабанов посредством безлюфтового зацепления с пневматическим приводом. Механизм индексирования обеспечивает синхронное вращение верхнего и нижнего инструмента, синхронизация осуществляется через CNC контроллер пресса
Технические характеристики:
Модель |
ETP Servo |
Максимальное усилие вырубки |
т |
30 |
Максимальная толщина листа |
мм |
6 |
Рабочая зона |
мм |
3070 |
Управляемые оси |
X, Y, C, T1, T2, R |
Ход / скорость оси X |
мм |
2500 |
м/мин |
80 |
Ход / скорость оси Y |
мм |
1500 |
м/мин |
80 |
Скорость маркировки |
ударов/мин |
1800 |
Скорость пробивки: |
толщина листа 1мм, 1мм шаг по X, 1мм шаг по Y |
ударов/мин |
1100 |
толщина листа 1мм, 25мм шаг по X, 25мм шаг по Y |
600 |
Точность позиционирования |
мм |
± 0,1 |
Точность повторения |
мм |
± 0,05 |
Время замены инструмента |
c |
3 |
Габариты (ДxШxВ) |
мм |
5520 x 5000 x 2320 |
Мощность двигателя |
кВт |
15 |
Вес |
т |
18,5 |
- Система сервопривода ERMAKSANDirect;
- Система ЧПУ Fanuc и высокоточный датчик позиционирования, с динамическими, бесщеточными серводвигателями альфа серии;
- 3 автоматических зажима листа, снабженных датчиками наличия листа;
- ERMAKSAN HMI и ПО;
- Алюминиевые удерживающие крепления;
- Система автоматической воздушно-капельной смазки инструмента Airblow;
- Мобильная панель управления;
- Функция управления ножной педалью;
- Система безопасности, контролирующая заклинивание инструмента;
- Одна лицензия к пакету программного обеспечения (Lantek или Metalix);
- 33 инструментальных станций;
- Цифровой индикатор температуры масла;
- Поддержка одновременной обработки нескольких деталей и инструментов.;
- Ящик для сбора отходов штамповки;
- Система контроля безопасности рабочей зоны станка
Дополнительные опции:
- Угловой и формовочный инструмент для различных размеров и форм;
- Датчики световой защиты (CE стандарт);
- Дополнительные зажимы для фиксации листа;
- Мультиинструменты (Мультитул) 3,6,8 станций;
- Переходники для инструментальных станций типоразмера (B, C, D);
- Инструментальная оснастка со специальным покрытием (TIN, TICN, TICN Plus, MOVIC);
- Спускной желоб;
- Стол из нержавеющей стали с системой шариковых подшипников для легкого скольжения листа
