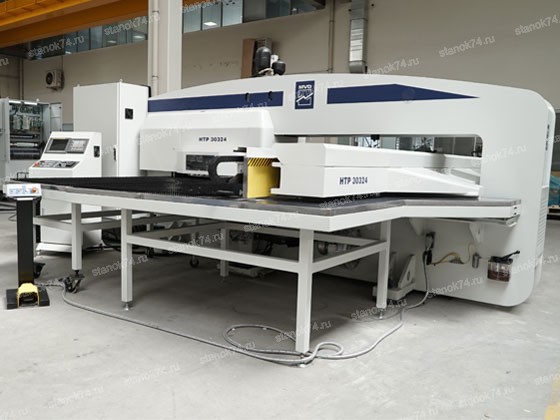

Координатно-пробивной пресс MVD INAN iPunch

Описание

Усилие 30 т и вылет  1 250 мм - оптимально подходит как для единичного, так и для серийного производства. При невысокой стоимости этот станок позволяет пользоваться преимуществами ЧПУ для обработки листового металла.

• Замкнутая жесткая конструкция  О-образной станины  со снятыми напряжениями, обеспечивает  высокую  точность и долговечность

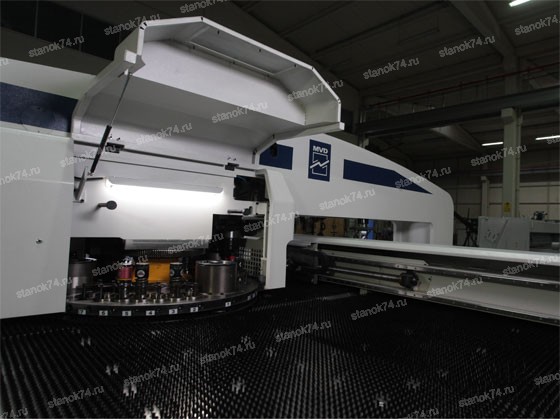

• Инструментальный  магазин револьверного типа   на 32 станции
• Автоматическая референция положения зажимов листа, перехват листа
• Высокая скорость обработки - до 900 уд/мин, возможности по маркировке и формовке
• Возможность уменьшения рабочего хода для сокращения непроизводительных затрат времени и электроэнергии при работе с тонким металлом
• Шарико-щеточный рабочий стол большой грузоподъемности
• Максимальные параметры обрабатываемого листа 6х1250х4000
• CAD/CAM программное обеспечение Metalix
• Соответствие стандартам СЕ

Технические характеристики

Модель	HTP 30322-600	HTP 30322-900
Усилие, т	30	30
Макс. толщина листа, мм	6	6
Макс. пробиваемый диаметр, мм	88,9	88,9
Макс. размер обрабатываемого листа, мм	1250х4000	1250х5000
Размер рабочего стола, мм	1250х2000	1250х2500
Ход по оси Т (инструментальный магазин), град.	360	360
Макс. скорость пробивки, удар/мин	600	900
Макс. скорость по оси Х, м/мин	70	70
Макс. скорость по оси Y, м/мин	70	70
Макс. скорость по оси Т, об/мин	30	30
Количество станций инструмента, шт.	32	32
Количество индексируемых станций, шт.	2 (4-опция)	2 (4-опция)
Тип инструмента	Amada	Amada
Мин. программируемое значение по осям X-Y, мм	0,01	0,01
Мин. программируемое значение по оси С, град.	0,01	0,01
Точность позиционирования по осям X-Y, мм	±0,05	±0,05
Повторяемость по осям X-Y, мм	±0,1	±0,1
Количество прижимов, шт.	2	2
Потребляемая мощность, кВА	28	28
Потребляемый воздух, мПа	0,85	0,85
Размера (ДхШхВ), мм	5500х4500х2100	5500х5500х2100
Масса, т	15	15,5

Стандартная комплектация станка

• 4-х осевое  CNC управление с графикой
• Контроллер Fanuc 0i-PC и сервопривода Fanuc
• Гидравлический пробивной механизм
• Гидравлика Rexroth,  Германия
• Инструментальный револьверный магазин   с 32 станциями:
• 10 станций для инструмента типа  А
• 16 станций для инструмента типа  В
• 2 станций для инструмента типа  С
• 4 станций для инструмента типа  D  (2 - индексируемые)

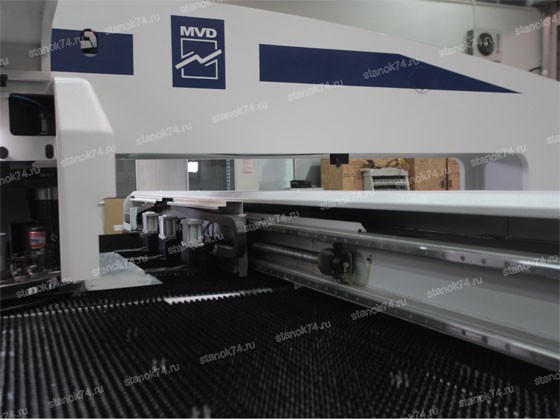

• Автоматическая  система перехвата листа
• Автоматическая референция положения  листа и зажимов
• Инструкция по эксплуатации с приложением на русском языке
• Программное обеспечение CAD/CAM

Система управления CNC контроллер Fanuc 0i-PC

• Количество одновременно управляемых осей – 3 оси (X,Y,C или X, Y, T)
• Наименьшее приращение:
• оси Х, Y – 0.01мм
• ось Т – номер инструмента
• ось С – 0.01о.
• Монитор - 14.4"
• Ошибки/ аварийные сообщения – немедленное отображение на дисплее
• Режим диагностики - постоянно включен
• Запись программ на карту памяти
• Проверка программ
• Отработка команд в пошаговом режиме
• Функция пропуска блока
• Индикация времени пробивки
• Автоматическое репозиционирование
• Интерфейс RS-232
• Счетчик изделий
• Счетчик количества ударов
• Регулятор скорости перемещения листа
• Защита захватов листа (мертвая зона)
• Функция часы
• Объем памяти: до 400 программ
• Поиск программы по номеру

Дополнительные опции

• Скорость пробивки -   900 уд/мин
• Две дополнительных индексируемых станции типа D
• Дополнительный захват
• Система смазки инструмента
