Промлидер Д 10

Описание

Ручной дыропробивной станок ДС 10 предназначен для различных работ с листовым и сортовым (профильным) металлопрокатом. Станок подходит для формовки, пуклевки, вытяжки и запрессовки листового черного и цветного металла, картона, пластика. Максимальная толщина используемого металла – 3,0 мм. Размер диаметра отверстия сменного инструмента от 3 -80 мм.

Пресс ручной дыропробивной предназначен для различных работ с листовым и сортовым (профильным) металлопрокатом. Станок подходит для формовки, пуклевки, вытяжки и запрессовки листового черного и цветного металла. Возможна установка на дыропробивку вырубных штампов и штанц-форм для кожи, резины; пробивка профильной трубы под латодержатель. Главное отличие дыропробивного станка ДС 10 от подобных ручных просекателей и пробивных прессов в возможности вертикального перемещения каретки пуансонодержателя станка, что позволяет использование станка для пробивки сортового металла: профильной трубы, швеллеры, уголков.

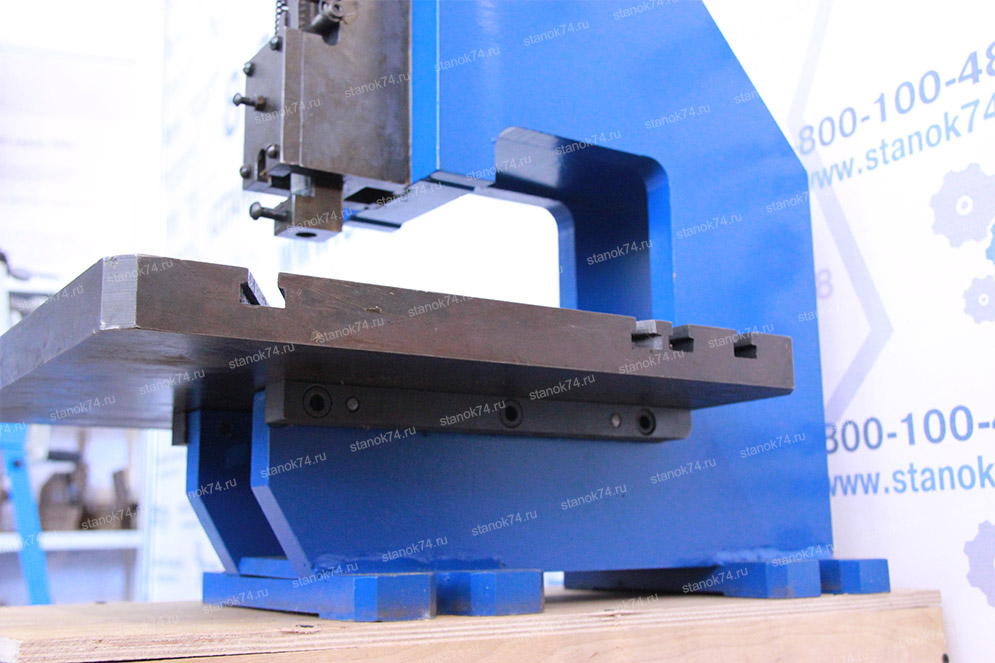

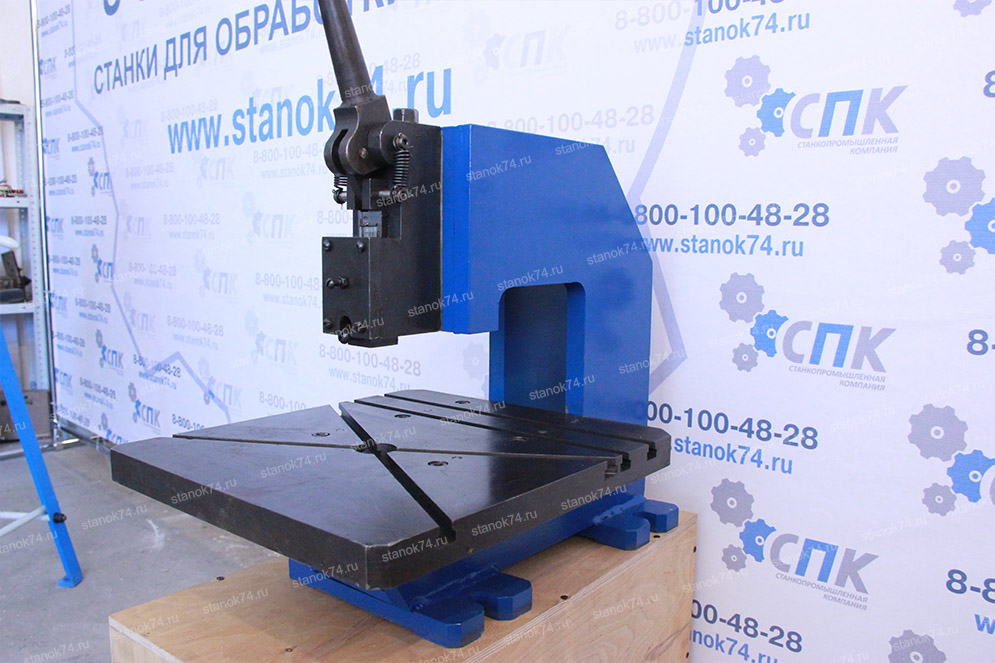

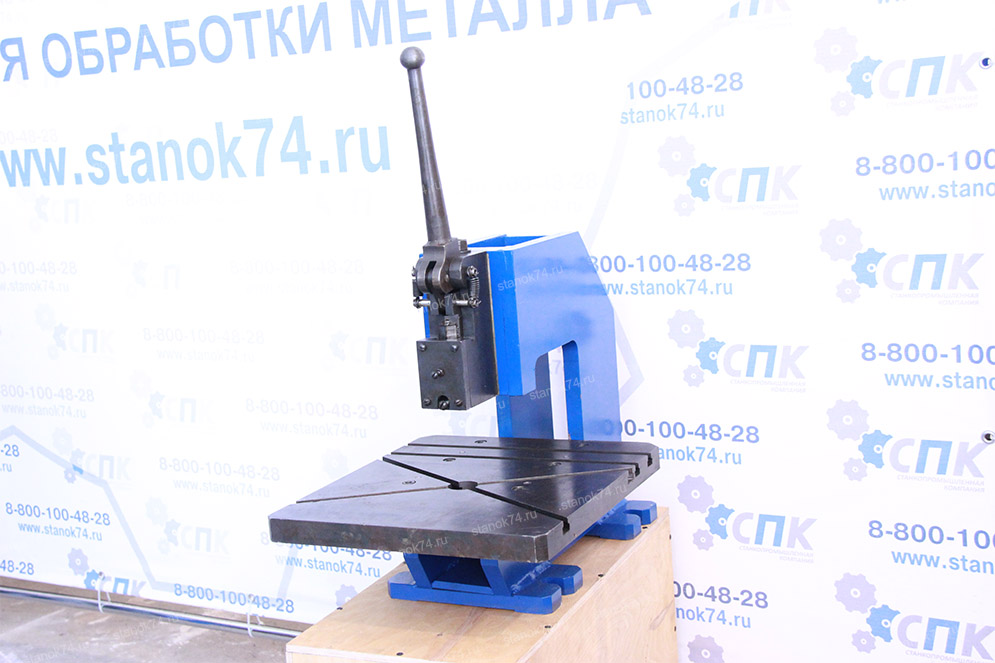

Надежный дыропробивной пресс Д10 с мощной станиной, поддерживающим столом с Т-пазами и подвижной кареткой. Главной отличие пробивного пресса Д10 от подобных ручных дыропробивных станков в вертикальном перемещении каретки пуансонодержателя, что позволяет использование станка для пробивки сортового проката: профильной трубы, швеллеров, небольшой двутавровой балки, уголков. Ход каретки – пуансонодержателя составляет 100мм. В основании предусмотрено отверстие для удаления технологических отходов.

Благодаря поддерживающему столу с Т-образными пазами на станок можно устанавливать дополнительные упоры для фиксации заготовки или устанавливать специальный инструмент. Съемный инструмент изготавливают из стали Х12МФ с последующей закалкой. Пробивной пресс Д10 со специальным быстросъемным инструментом можно использовать:

Особенности

• Вылет (зев) до оси инструмента – 250мм;
• Максимальная толщина пробиваемого металла – 3,0 мм.

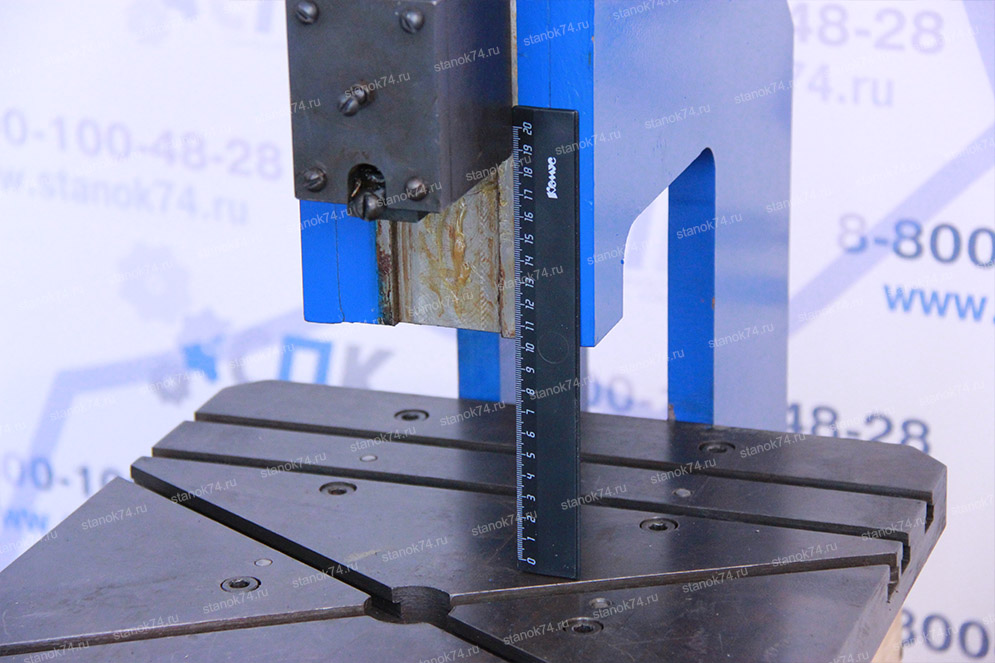

• Вертикальное перемещение каретки пуансонодержателя, ход – 100 мм;

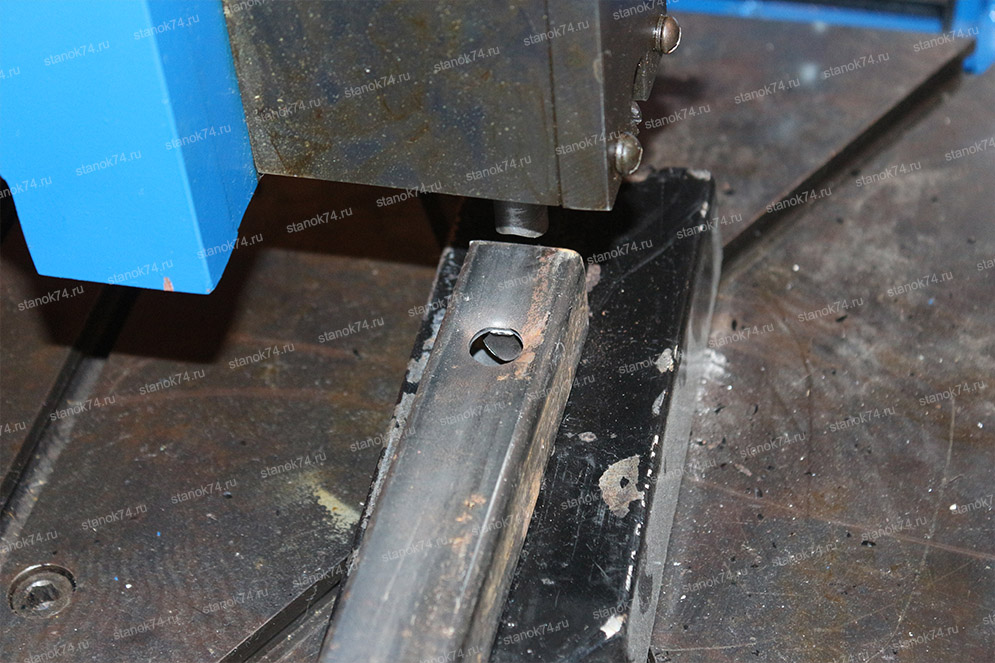

• Пробивной ручной пресс пробивает отверстия в уголках, швеллере, профильной трубе;

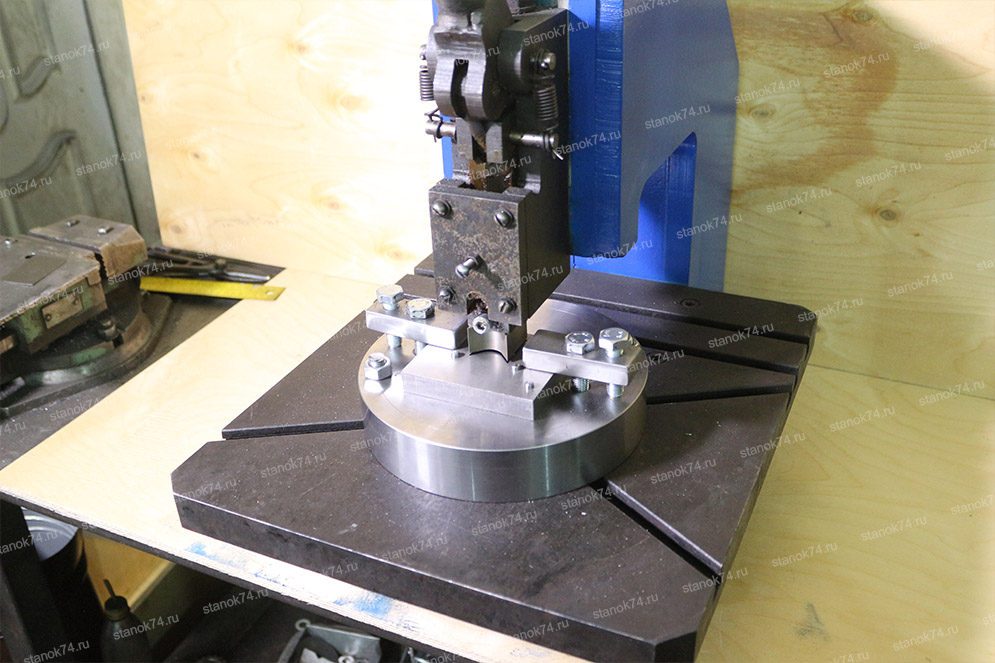

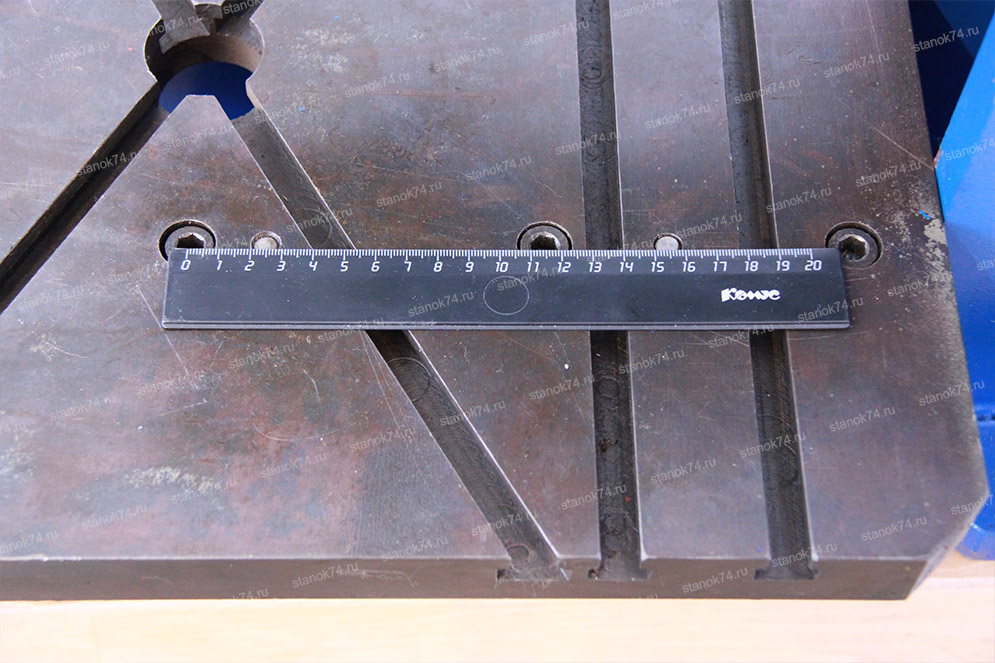

• Размер поддерживающего стола – 400х400 мм;
• Т-образные пазы позволяют устанавливать дополнительные упоры, фиксирующие заготовку, либо устанавливать специальный инструмент;

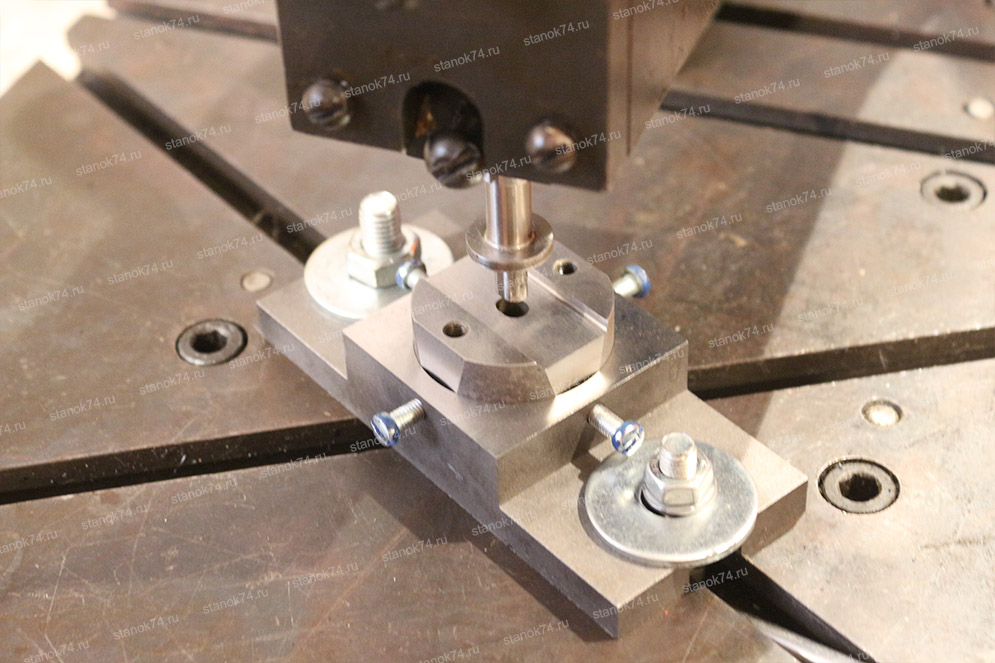

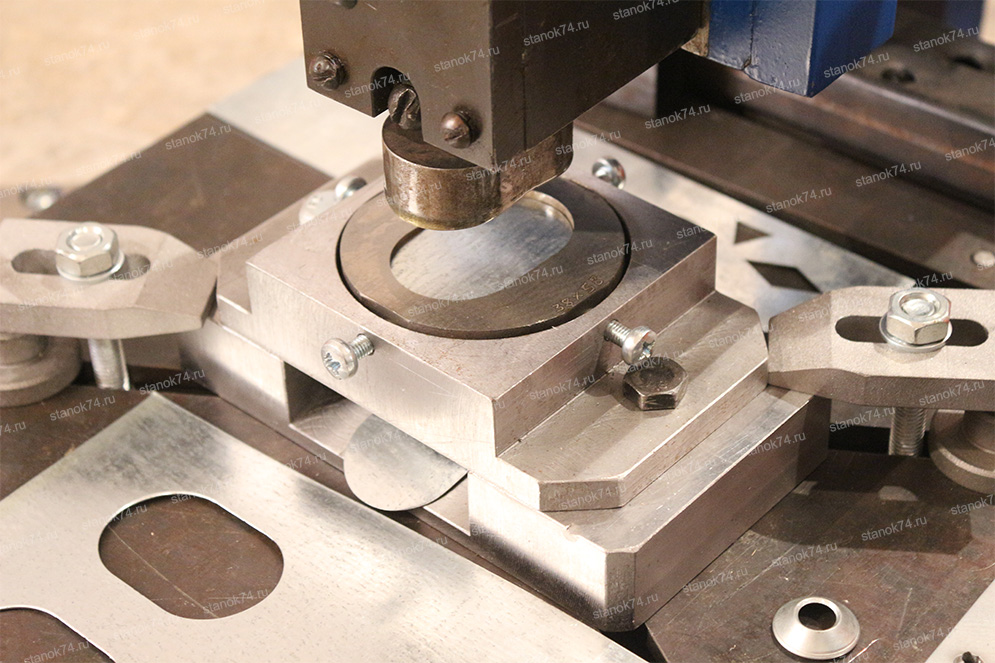

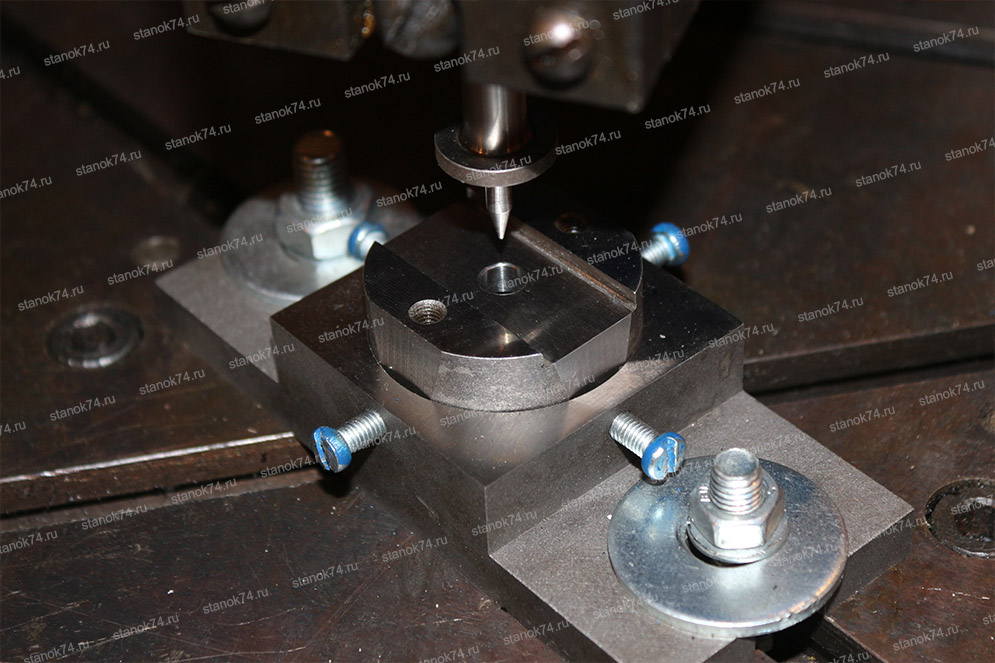

• Матрица и пуансон изготавливаются из стали Х12МФ, инструмент каленый.

Технические характеристики

Стандартная комплектация станка

• Ручной дыропробивной станок ДС 10 без инструмента;
• Подвижная каретка, ход – 100 мм;
• Поддерживающий стол – 400х400 мм.

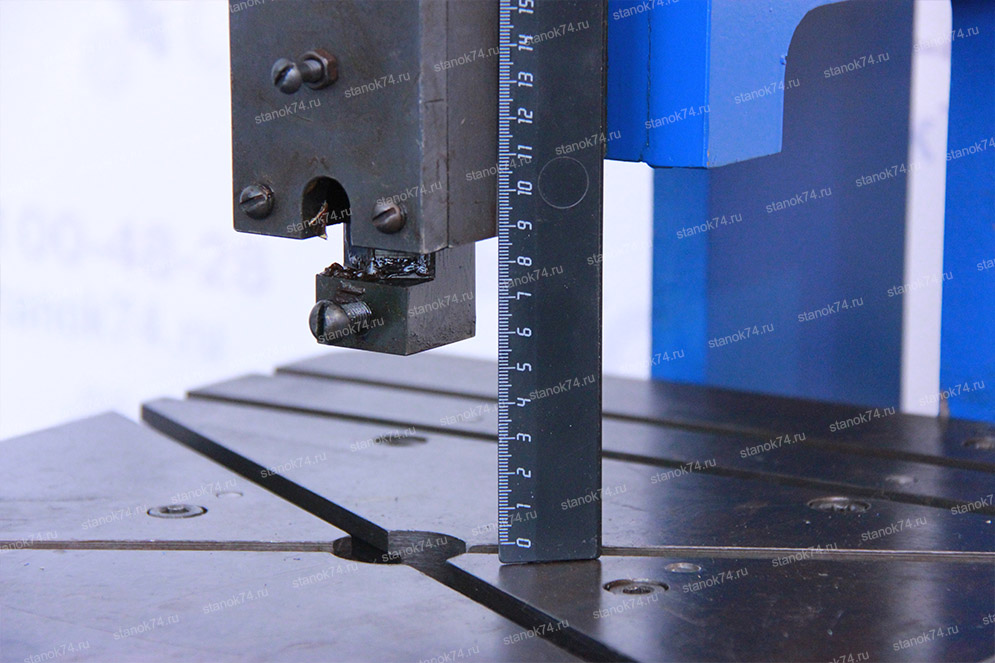

Вертикальное перемещение каретки пуансонодержателя, ход – 100 мм;

Вылет (зев) до оси инструмента – 250мм

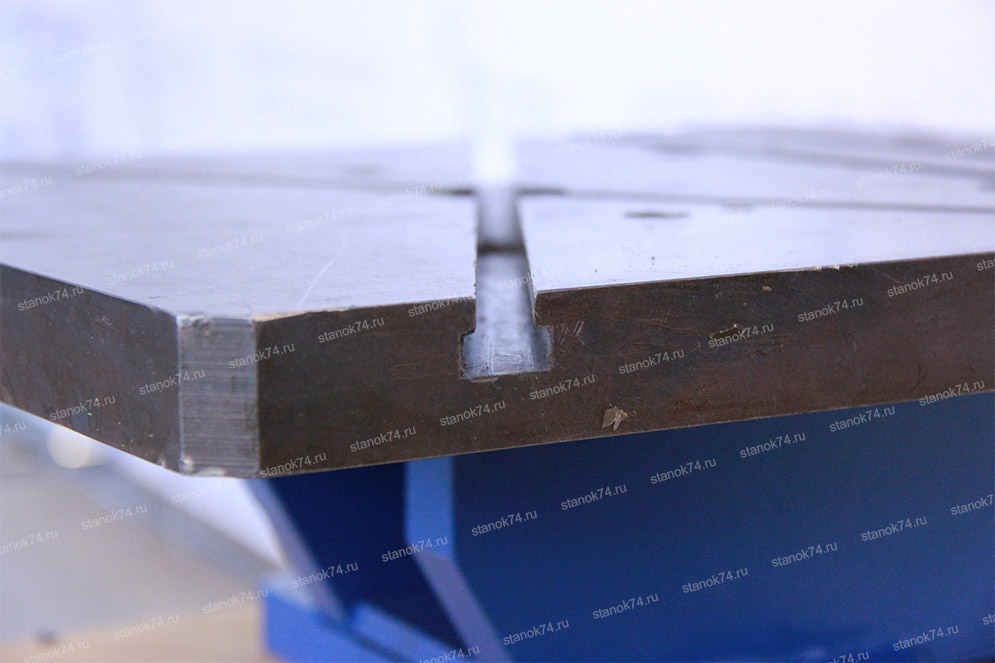

Т-образные пазы

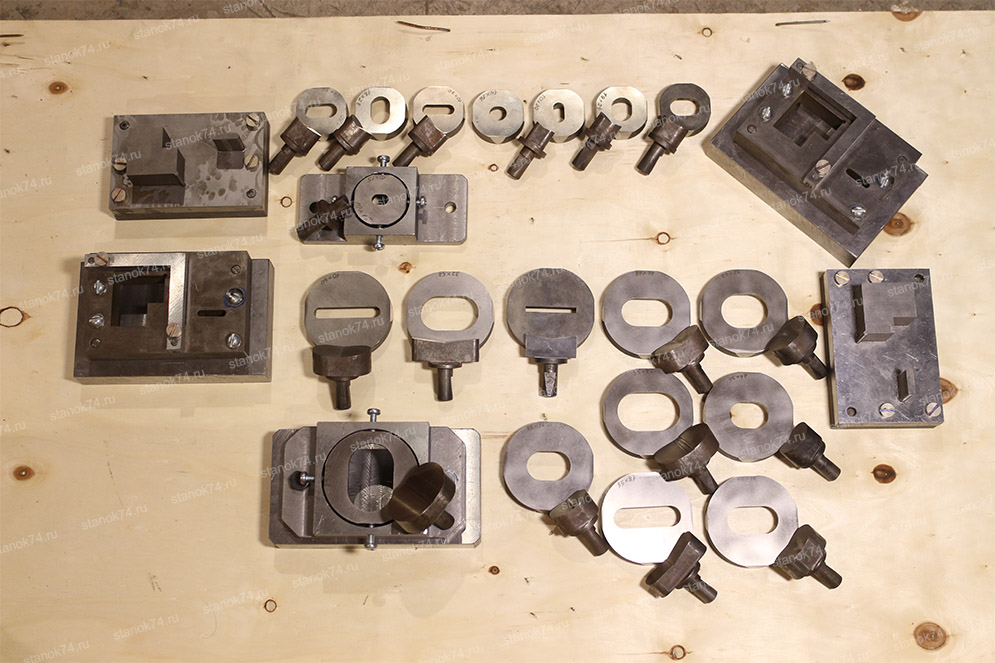

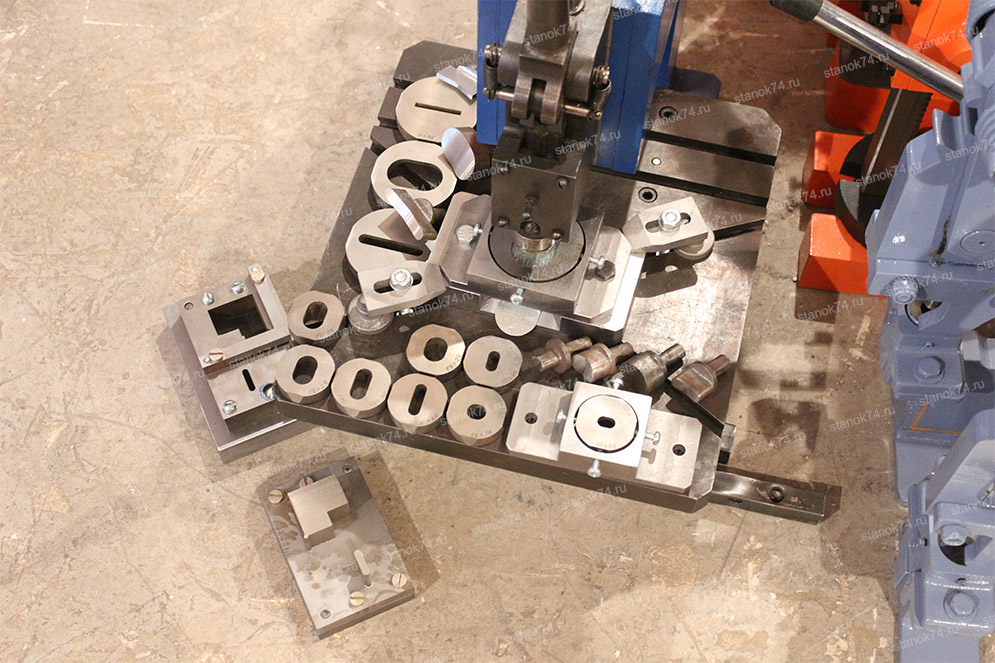

Дополнительные опции

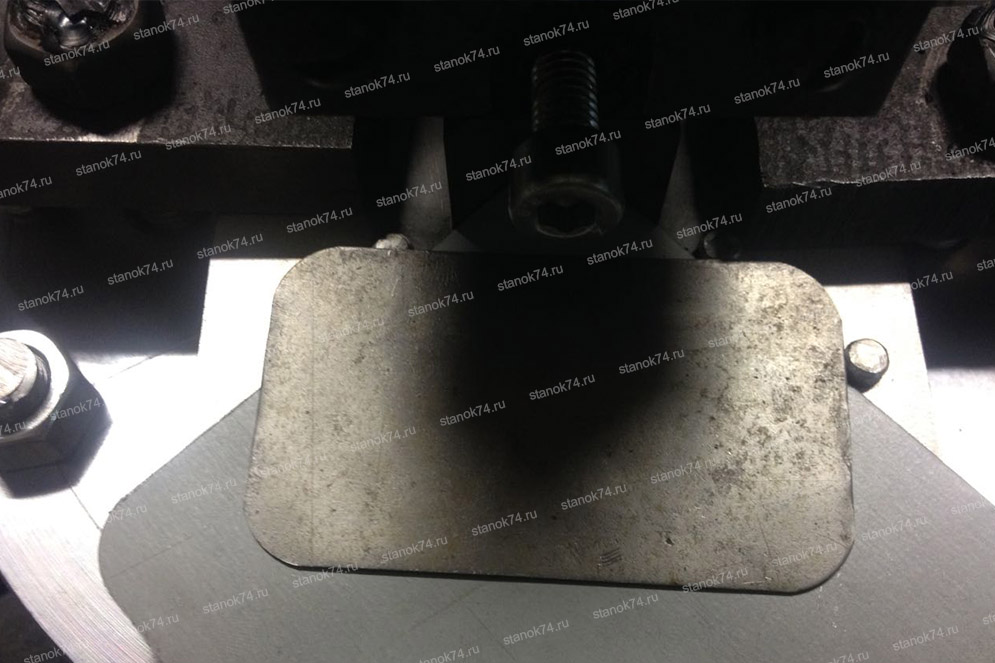

Инструмент для радиусной обрезки углов

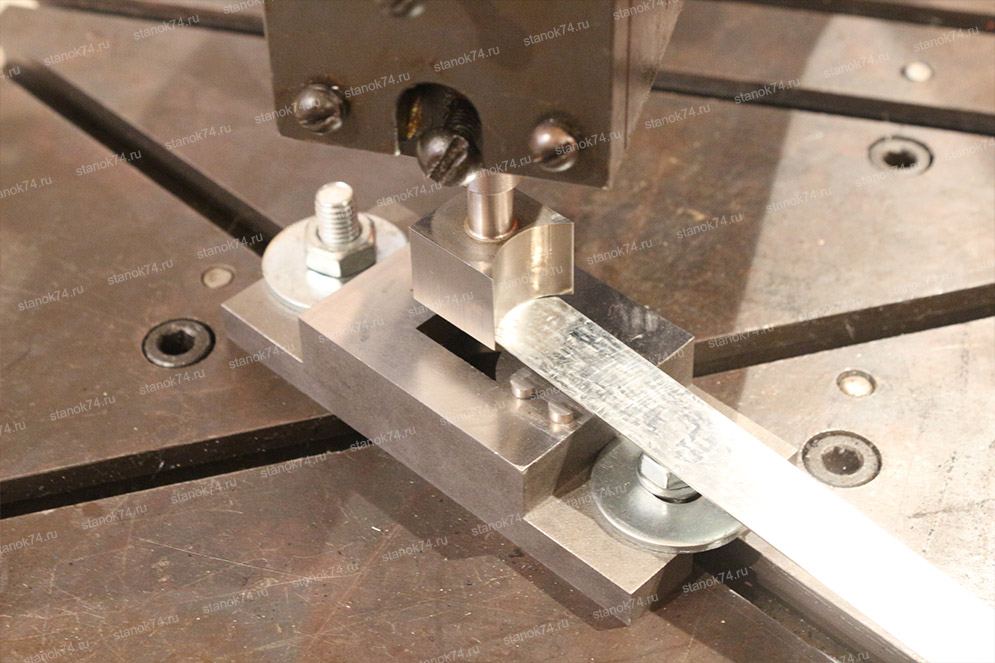

Инструмент для радиусной обрезки полосы

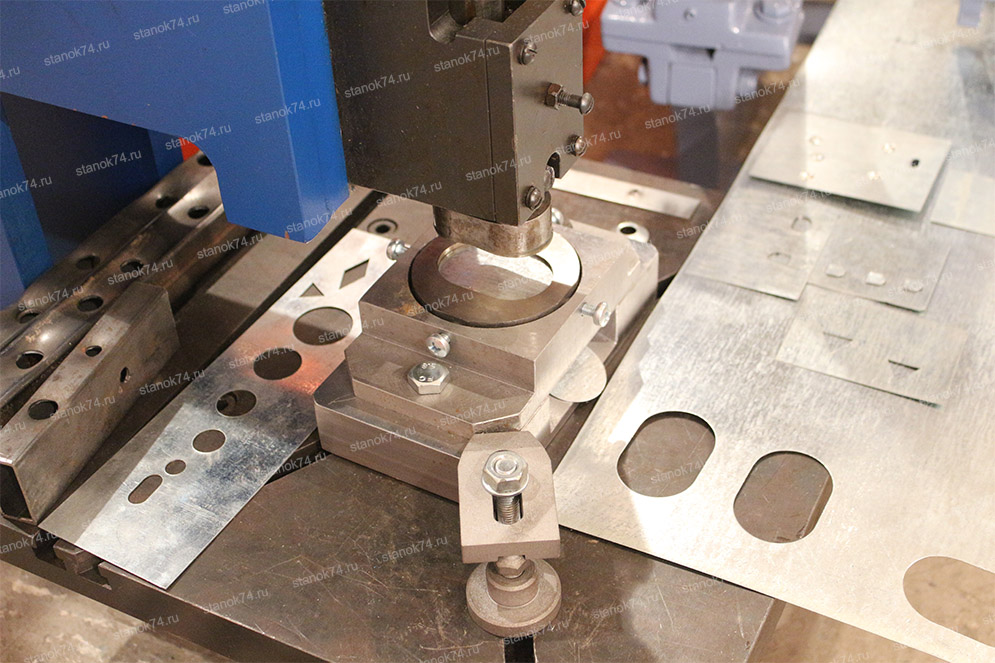

Инструмент для пробивки овального отверстия

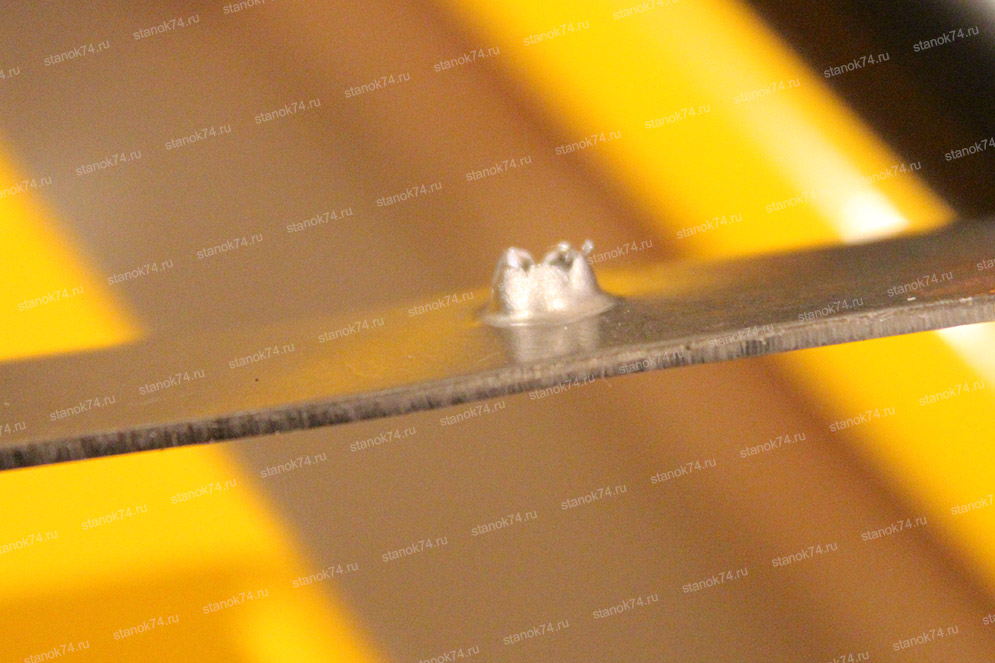

Инструмент для вытяжки металла

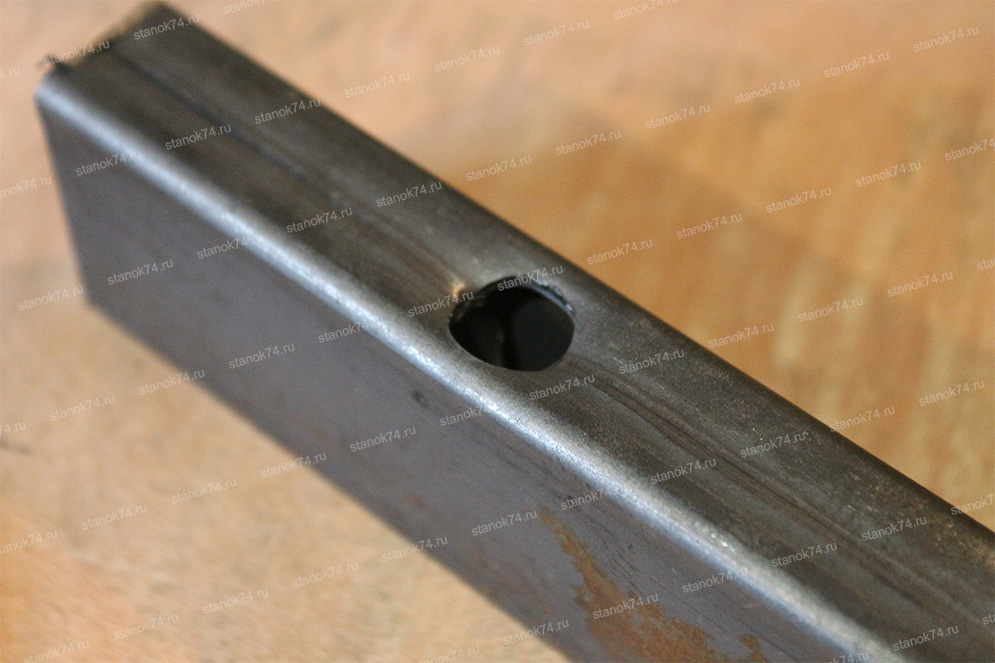

Инструмент для пробивки профильной трубы 40х20х2,0

Инструмент для пробивки овального отверстия 38х58 мм

Инструмент для пробивки отверстии под заказ по чертежам заказчикам.
