Линия металлосайдинга (корабельная доска)

Увеличить

Артикул:

3549

Страна :

Китай

Бренд :

Россия

Наличие :

Уточняйте

Заказать звонок Задать вопрос

Товар с указанными характеристиками отсутствует

Область применения:

Автоматизированная линия позволяет методом холодной прокатки формировать металлосайдинг из тонколистовой рулонной стали или стали с полимерным покрытием.

Применяемый металл:

Прокат тонколистовой рулонный оцинкованный и с декоративно-защитным лакокрасочным покрытием по ГОСТ 30264-94 сталь 08КП по ГОСТ 9045-80.
Параметры обрабатываемого материала: -ширина, не более – 312,5 +2мм ,толщина – 0,4 мм….0,55 мм

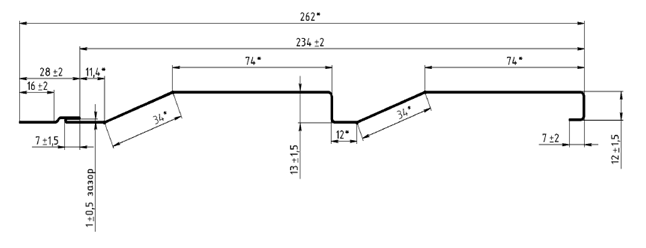

Эскиз «Корабельная доска»

Технические характеристики:

Режим работы Линии – автоматический/полуавтоматический
Установленная мощность, не более – 5,5 кВт.
Сеть – 380 VAC+N.
Габаритные размеры (ДхШхВ), не более – 9500х1200х1250 мм
Масса, не более – 3500 кг.
Производительность, не более – 15 м.п./мин.
Обслуживающий персонал – 1 человек

Комплектность:

Приводной разматыватель рулонного металла КР-2 консольный, грузоподъемностью 2т, с механическим (ручным) разжимом лап.

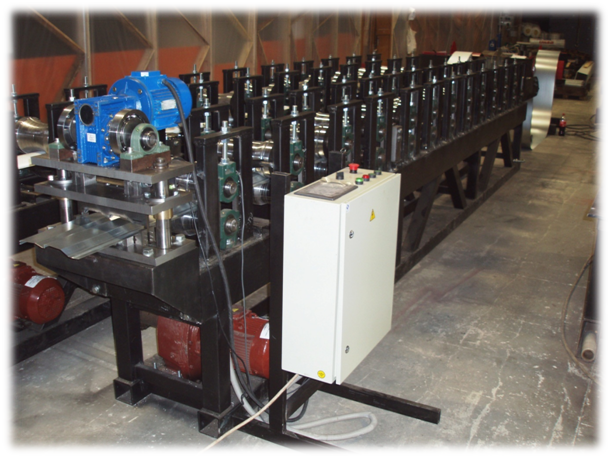

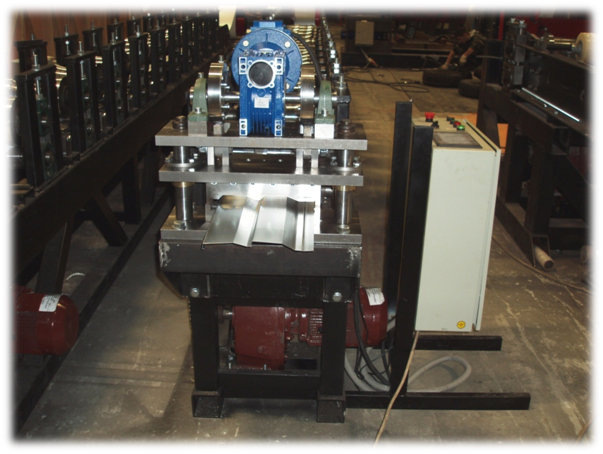

Прокатный стан
Гильотина
Система автоматического управления (САУ)

Техническое описание комплектности:

1. Разматыватель рулонного металла КР 2
1.1	Тип	консольный
1.2	Производительность, не более	15 м.п./мин. (скорость подачи регулируется автоматикой)
1.3	Режим работы	автоматический, ручной, реверс
1.4	Привод	Асинхронный, частотно-регулируемый
1.4	Установленная мощность, не более	0,75 кВт
1.5	Грузоподъемность, не более	2000 кг
1.6	Габариты (ДхШхВ), не более	850х800х1200 мм
1.7	Диапазон разжима сегментов вала	480 мм….620 мм (рулон с внутренним d 500 мм/600 мм)
1.8	Механизм разжима/зажима	ручной (рукояткой)
1.9	Масса, не более	500 кг
2. Прокатный стан
2.1	Габариты (ДхШхВ), не более	5000х1600х1200 мм
2.2	Установленная мощность, не более	3,7 кВт
2.3	Производительность,	12 м.п./мин.
2.4	Количество клетей	14
2.5	Материал роликов	сталь 40Х/сталь 45 (с термообработкой - опция)
2.6	Перфорирующая клеть	Просекает монтажный край панели (Опция)
2.7	Защитные кожухи	выполняют функцию защиты от попадания посторонних предметов и пыли в механизм ролформинга
2.8	Масса, не более	2000 кг
3. Гильотина
3.1	Габариты (ДхШхВ), не более	300х650х450 мм
3.2	Установленная мощность, не более	1,5 кВт
3.3	Период резки	2 сек.
3.4	Толщина металла, не более	0,4 мм….0,55 мм
3.5	Масса, не более	150 кг

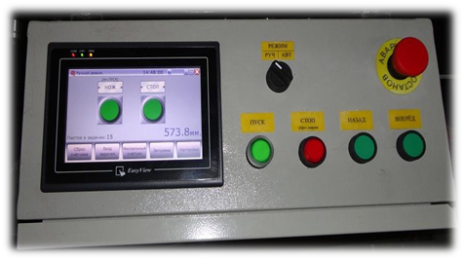

4. Система управления
4.1	Элементная база	Omron (Япония)
4.2	Управляемые параметры	скорость проката, количество-длина изделий (20 позиций); регулировка пауз технологического цикла; производственное задание, возможность масштабирования импульсного сч?тчика длины
4.3	Интерфейс	русскоязычный, интуитивно понятный
4.4	Индикация	основные технологические параметры, оповещение об аварийных ситуациях и ошибках

Примечания:

Оборудование грунтовано и покрашено полуматовой краской машиностроительного назначения в черный и красный (кожухи и движущиеся части) цвета.
Примененные мотор-редуктора SITI (Италия) (либо аналог), поставляются маслонаполненными.
Цепные передачи закрыты защитными кожухами.
Во всех агрегатах предусмотрено заземление.
Все сварочные швы выполнены в соответствии с ГОСТ 14771-76. (общие требования к сварке продукции машиностроительного назначения)
На пульте оператора предусмотрена кнопка экстренной остановки «STOP». По периметру агрегата натянут трос, связанный с кнопкой «STOP» и отключающий всю линию.
Система управления смонтирована в электрошкафе со степенью защиты IP-54. Частотные преобразователи имеют принудительное воздушное охлаждение.
