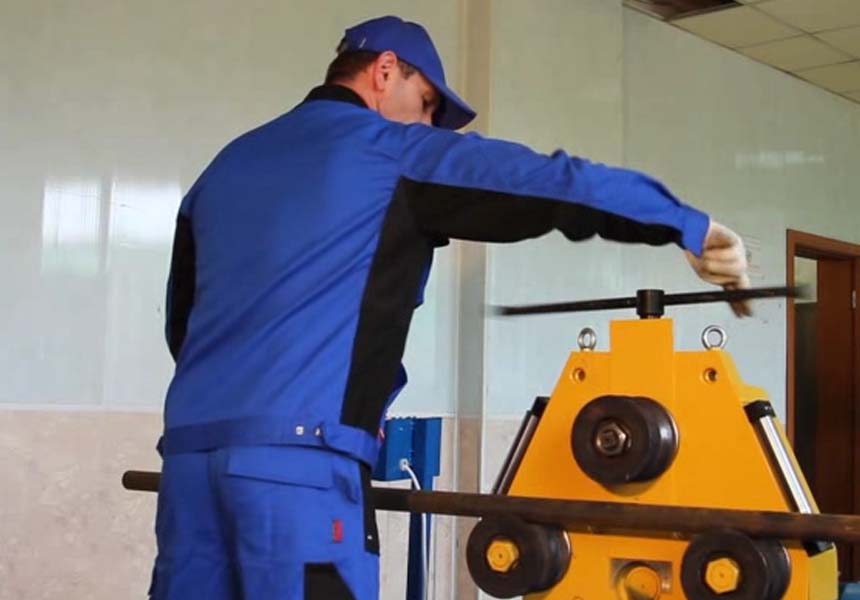

Профилегиб Трубогиб «Ажур-6»

Описание

Предназначена для выполнения радиусной гибки стального проката и профиля из конструкционных сталей общего назначения. Работает в двухплоскостном режиме: вертикальном и горизонтальном.

Может быть двух видов:

• "Ажур-6" - машина электромеханическая;
• "Ажур-6М" - машина электрогидравлическая

Работает с заготовками следующих размеров:

• полосы шириной до 60 мм и толщиной до 20 мм
• квадрата до 40 мм
• трубы профильной до 60х60 мм
• трубы водогазопроводной до dy 65( 76мм)
• швеллера до №12
• уголка до 63х63 мм

Технические характеристики

Стандартная комплектация станка

Индекс	Фото	Название	Примечание	Цена
ПРИСПОСОБЛЕНИЯ ДЛЯ ГИБКИ

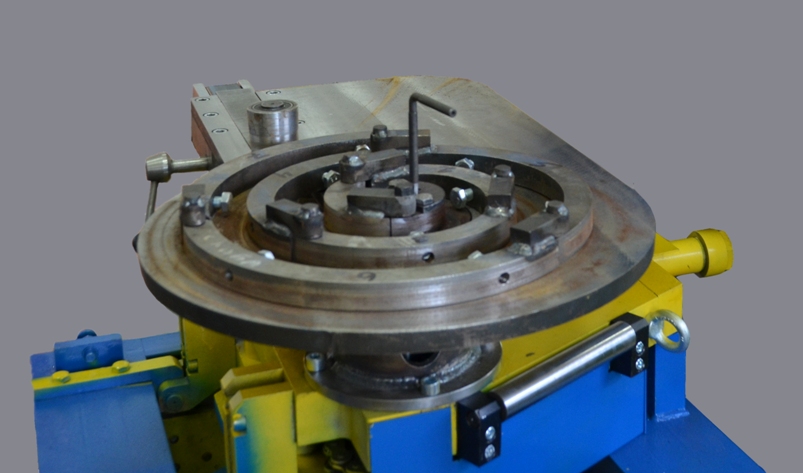

А6-1		Приспособление для горизонтальной гибки	Приспособление для горизонтальной гибки предназначено для элемента "Римский завиток" с диаметром спирали до 450 мм из квадрата от 12 до 16 мм и профильной трубы от 10 до 25 мм	88 220
РОЛИКИ ДЛЯ БЛОКА А1-18
А1-19-5		Комплект сменных роликов для выполнения радиусной гибки из трубы ? 26,8 mm	В качестве заготовки используется круглая профильная труба ? 26,8 mm.	17 490
А1-19-6		Комплект сменных роликов для выполнения радиусной гибки из трубы ? 33,5 mm	В качестве заготовки используется круглая профильная труба ? 33,5 mm.	18 810
А1-19-7		Комплект сменных роликов для выполнения радиусной гибки из трубы ? 42,3 mm	В качестве заготовки используется круглая профильная труба ? 42,3 mm.	23 760
А1-19-8		Комплект сменных роликов для выполнения радиусной гибки из трубы ? 48 mm	В качестве заготовки используется круглая профильная труба ? 48 mm.	26 400
А1-19-9		Комплект сменных роликов для выполнения радиусной гибки из трубы ? 57 mm	В качестве заготовки используется круглая профильная труба ? 57 mm.	31 350
А1-19-10		Комплект сменных роликов для выполнения радиусной гибки из трубы ? 60 mm	В качестве заготовки используется круглая профильная труба ? 60 mm.	32 340
А1-19-11		Комплект сменных роликов для выполнения радиусной гибки из трубы ? 76 mm	В качестве заготовки используется круглая профильная труба ? 76 mm.	43 230
А1-19-12		Комплект сменных роликов для радиусной гибки уголка 63*63 mm	В качестве заготовки используется уголок 63*63.	16 830
ДОПОЛНИТЕЛЬНАЯ ОСНАСТКА
		Ролики по индивидуальному заказу	Станок может быть оснащен роликами специального профиля по согласованию с заказчиком (за дополнительную плату).	0
