Профилегиб KARBEND HB 80

Описание

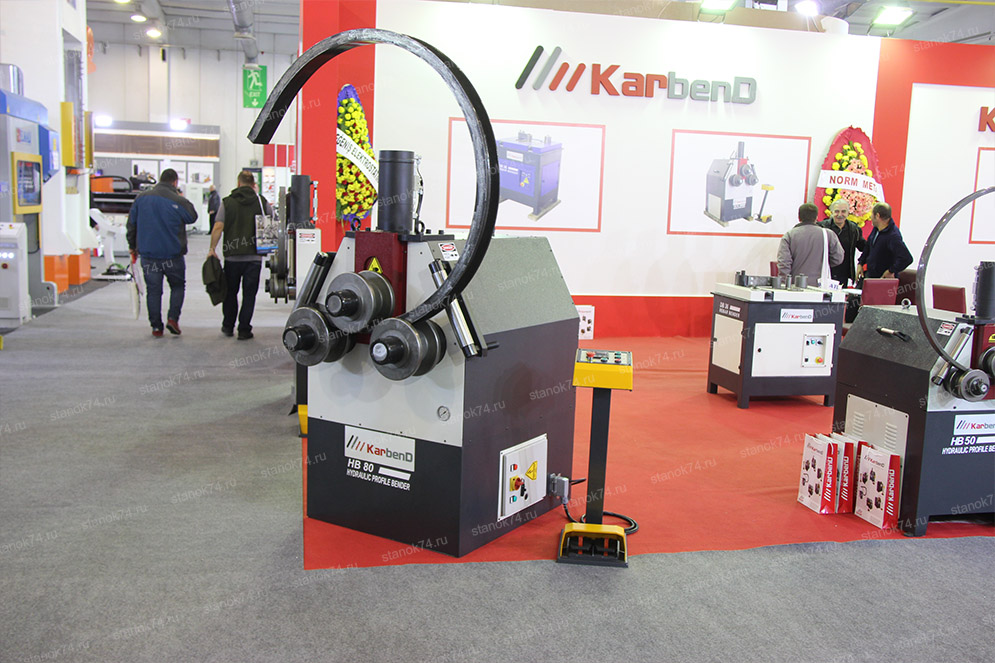

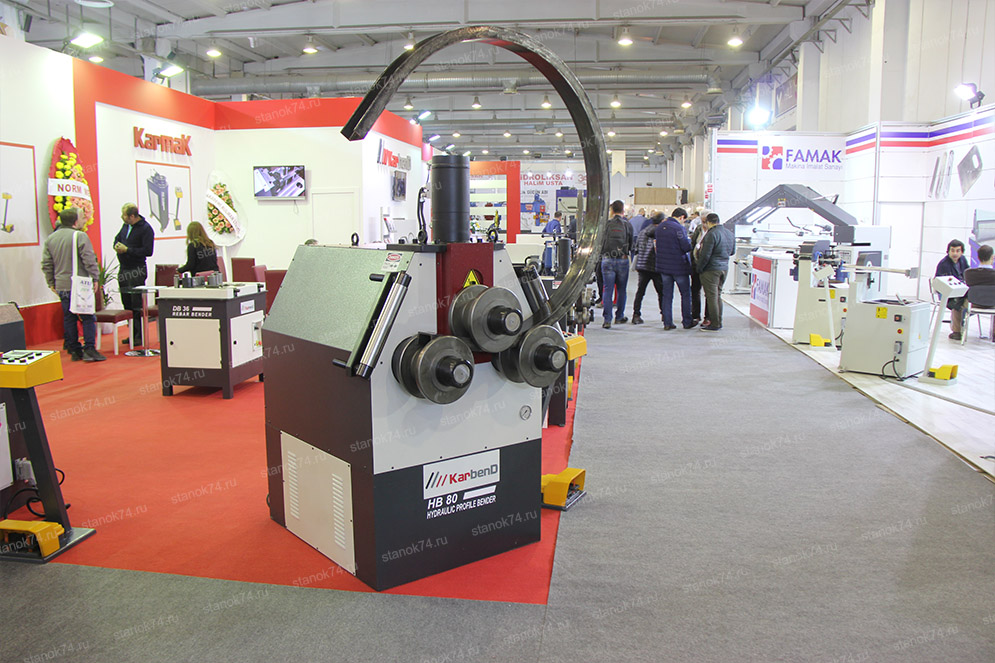

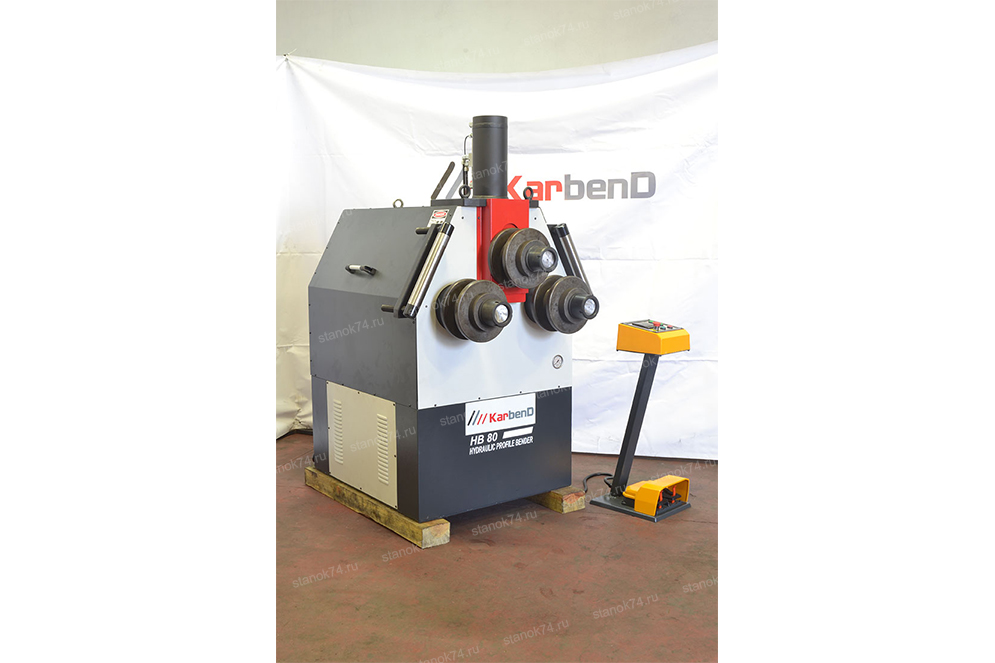

Электромеханический профилегиб KARBEND HB 80 предназначен для гибки профиля по радиусу. Станок способен работать с любым профилем: круглая, квадратная труба, уголок, полоса, кругляк, квадрат, швеллер, тавр, двутавр; для гибки некоторых профилей нужны специальные ролики.

Особенности

• Прочная стальная рама
• Привод осуществляется через редуктор с зубчатыми колесами

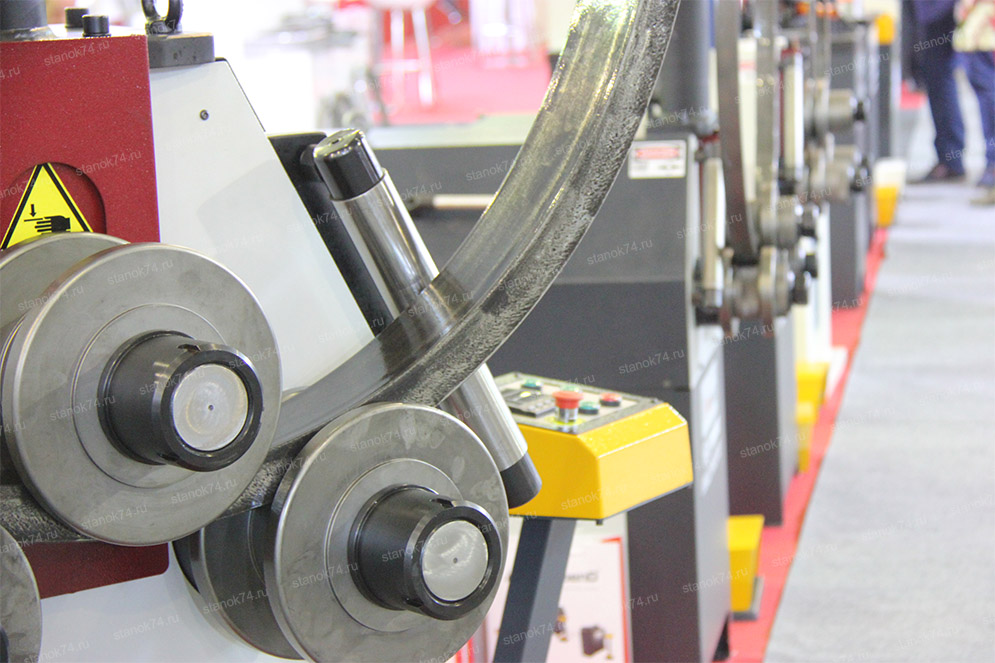

• Все три ролика приводные
• Подача верхнего ролика производится гидравлической системой
• Валы и ролики изготовлены из прочной углеродистой стали
• Все ролики и валы закалены и шлифованы
• Гибка полосы прутка, квадрата и прямоугольных профилей возможна на стандартных роликах
• Стандартные ролики представляют собой комплект наборных колец, которые можно подобрать для заготовок разной ширины
• Для гибки других профилей (круглая труба, уголок, швеллер и .т.п.) необходимы дополнительные фасонные ролики
• Цифровая индикация положения верхнего ролика
• В стандартной комплектации предусмотрены боковые направляющие
• Возможна работа в вертикальном и горизонтальном положении
• Станок сертифицирован по европейским стандартам качества (CE)

Технические характеристики

Изгибаемые заготовки

№	Тип профиля	Размер, мм	Минимальный диаметр, мм	Примечания
1		100x15 40x10	1000 400	Стандартные ролики
2		150x25 60x5	900 400	Стандартные ролики
3		60x60 15x15	700 400	Стандартные ролики
4		Ø60 Ø15	800 400	Стандартные ролики
5		Ø100x3 Ø15x3	1400 500	Дополнительные ролики
6		Ø3”x3.2 Ø1”x2,6	900 500	Дополнительные ролики
7		100x40x3 25x15x2	1200 500	Стандартные ролики
8		100x3 25x2	1600 600	Стандартные ролики
9		100x100x8 30x30x3	1200 600	Дополнительные ролики
10		100x100x3 30x30x3	900 600	Дополнительные ролики
11		100x10 25x3,5	1000 400	Дополнительные ролики
12		80x8 25x3,5	1200 400	Дополнительные ролики
13		100x10 30x4	1200 400	Дополнительные ролики
14		UPN100 UPN30	1200 600	Дополнительные ролики
15		UPN100 UPN30	1200 600	Дополнительные ролики

Стандартная комплектация станка

• Прочная стальная конструкция
• Привод на три ролика
• Зубчатый редуктор для привода
• Гидроцилиндр для подачи верхнего ролика
• Цифровая индикация положения верхнего ролика
• Валы и ролики изготовлены из прочной углеродистой стали SAE 1050
• Ролики и валы термообработаны и шлифованы
• Комплект наборных роликов: гибка полосы, кругляка, квадрата, профильных труб
• Боковые направляющие
• Гибка в вертикальном и горизонтальном положениях

Дополнительные опции

• Ролики для гибки круглых труб
• Дополнительные направляющие для гибки уголка, швеллера, тавра, двутавра (поддержка полки)
• Специальные алюминиевые гибочные ролики «DELRIN»
• Угловые направляющие ролики
• Вариатор скорости
