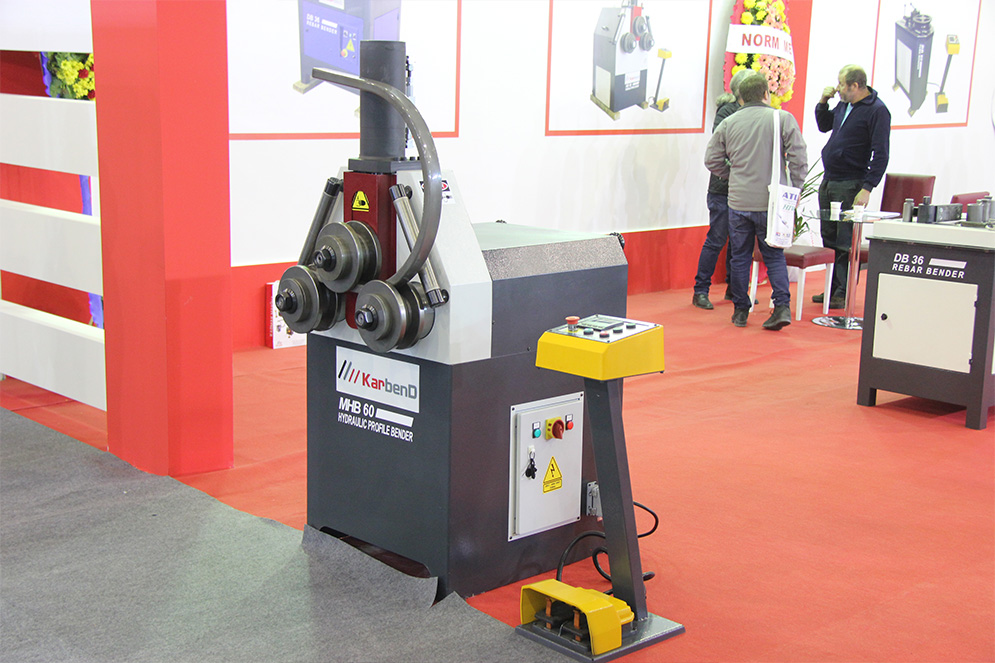

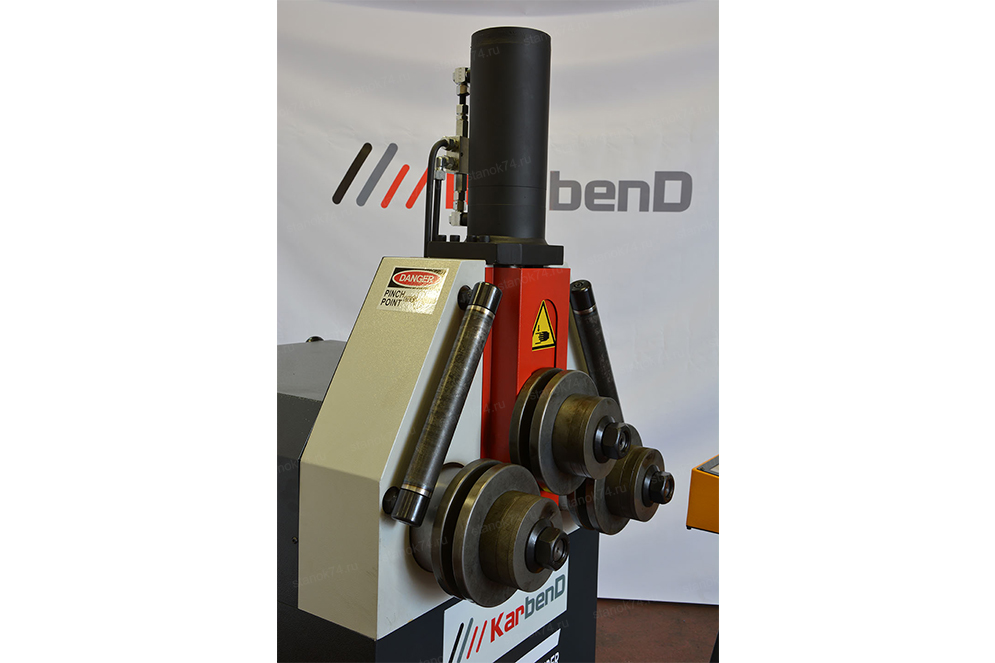

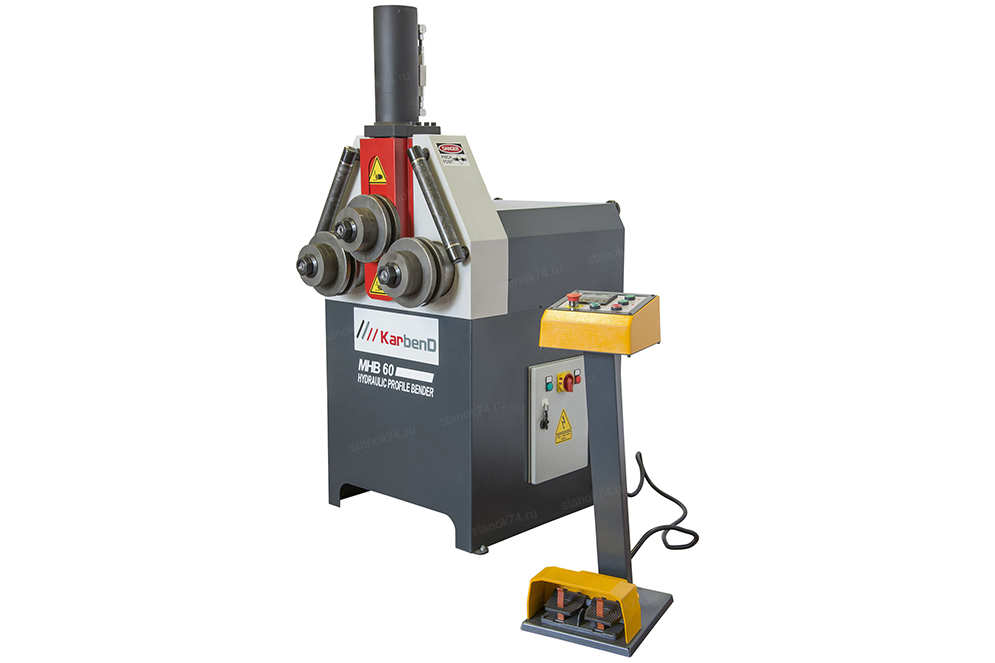

Профилегибочный станок KARBEND MHB 60

Описание

Электромеханический профилегиб KARBEND MHB 60 предназначен для гибки профиля по радиусу. Станок способен работать с любым профилем: круглая, квадратная труба, уголок, полоса, кругляк, квадрат, швеллер, тавр, двутавр; для гибки некоторых профилей нужны специальные ролики.

Особенности

• Прочная стальная рама
• Привод осуществляется через редуктор с зубчатыми колесами
• Два нижних ролика приводные
• Подача верхнего ролика производится гидравлической системой
• Валы и ролики изготовлены из прочной углеродистой стали
• Все ролики и валы закалены и шлифованы
• Гибка полосы прутка, квадрата и прямоугольных профилей возможна на стандартных роликах
• Стандартные ролики представляют собой комплект наборных колец, которые можно подобрать для заготовок разной ширины
• Для гибки других профилей (круглая труба, уголок, швеллер и .т.п.) необходимы дополнительные фасонные ролики
• В стандартной комплектации предусмотрены боковые направляющие
• Возможна работа в вертикальном и горизонтальном положении
• Станок сертифицирован по европейским стандартам качества (CE)

Технические характеристики

Изгибаемые заготовки

№	Тип профиля	Размер, мм	Минимальный диаметр, мм	Примечания
1		80x10 40x10	600 300	Стандартные ролики
2		120х15 50х10	600 300	Стандартные ролики
3		50x50 20x20	600 300	Стандартные ролики
4		50 20	600 300	Стандартные ролики
5		76х2 60x2	1200 500	Дополнительные ролики
6		Ø2”x3,2 Ø1”x2,6	1200 500	Дополнительные ролики
7		80x40x3 80x40x3	1500 500	Стандартные ролики
8		70x3 40x2	1600 500	Стандартные ролики
9		60x60x6 40x40x5	600 500	Дополнительные ролики
10		60x60x6 40x40x5	900 600	Дополнительные ролики
11		60x6 40x4	800 500	Дополнительные ролики
12		60x6 40x4	800 500	Дополнительные ролики
13		60x6 40x4	800 500	Дополнительные ролики
14		UPN80 UPN40	800 500	Дополнительные ролики
15		UPN80 UPN40	1200 600	Дополнительные ролики

Стандартная комплектация станка

• Прочная стальная конструкция
• Привод на два нижних ролика
• Зубчатый редуктор для привода
• Гидроцилиндр для подачи верхнего ролика
• Валы и ролики изготовлены из прочной углеродистой стали SAE 1050
• Ролики и валы термообработаны и шлифованы
• Комплект наборных роликов: гибка полосы, кругляка, квадрата, профильных труб
• Боковые направляющие
• Гибка в вертикальном и горизонтальном положениях

Дополнительные опции

• Ролики для гибки круглых труб
• Дополнительные направляющие для гибки уголка, швеллера, тавра, двутавра (поддержка полки)
• Специальные алюминиевые гибочные ролики «DELRIN»
• Угловые направляющие ролики
• Приспособление для гибки завитков (волют) – холодная ковка
• Приспособление для скручивания квадрата (торсион) – холодная ковка
