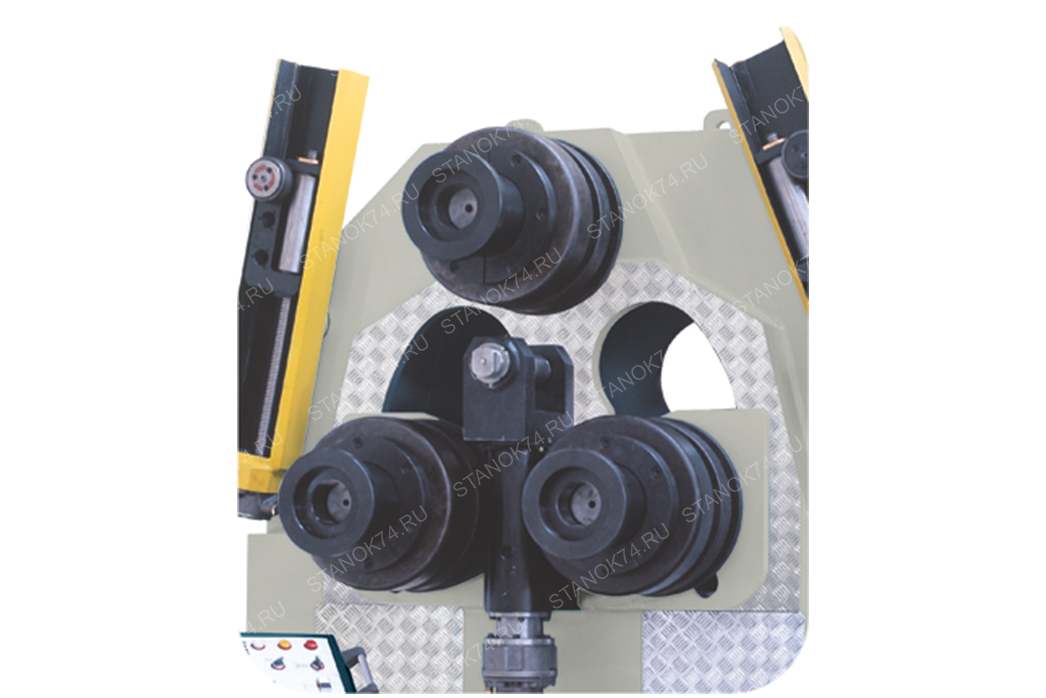

Профилегибочный станок Sahinler HPK 120

Описание оборудования

Профилегиб гидравлический Sahinler HPK 120 станок предназначенный для гибки дуг из труб различного сечения (диаметр, профиль), полосы, прутка, квадрата, уголка, тавра. Данная модель может быть установлена, как в вертикальном положении, так и в горизонтальном. Позволяет производить качественные изделия любого радиуса без разрывов и смятия изгибаемого профиля за один прокат.

• Все три вала приводные посредством планетарного индуктора

• Валы выполнены из специальной стали повышенной прочности каленые и шлифованные

• Станок работает в горизонтальном и вертикальном положениях

• 2 датчика положения валов
• Изгиб любого радиуса за один прокат

• Управление станком осуществляется через мобильную контрольную панель

• Мощная сварная стальная несущая рама

• Двигатель с системой торможения

• Боковые направляющие для гибки спиралей

• Возможность заказа дополнительных роликов для конкретного диаметра трубы, для гибки сложного профиля и т.д.

Технические характеристики

Стандартная комплектация

• Три приводных вала

• Ролики, изготовленные из закаленной стали

• Валы, выполненные из закаленной стали, заземлены

• Направляющие для гибки спиралей

• Двигатель с системой торможения
• Горизонтальное и вертикальное рабочее положение

• Мобильная панель управления

• Пользовательская инструкция

Дополнительные опции:

• Ролики для сгиба трубы и прутка

• Вариатор скорости
• Профилирующие ролики

• Ролики для сгиба углового профиля

• Устройство цифровой индикации

• Гидравлические боковые угловые направляющие
• Возможно оснащение NC контроллером
• Поддерживающий кран для гибки спиралей

Изгибаемые профили

№	Тип профиля	Размер, мм	Минимальный диаметр	Примечания
1		125x25 30х10	1200 500	Стандартные ролики
2		200х30 100х10	1000 500	Стандартные ролики
3		65х65 20х20	750 500	Стандартные ролики
4		? 80 ? 20	850 500	Дополнительные ролики
5		? 160х4 ? 140х3 ? 50х2	2800 1500 500	Дополнительные ролики
6		5"х6,35 3/4"х2,87	1500 500	Дополнительные ролики
7		120х40х4 30х20х3	1800 500	Дополнительные ролики
8		90х5 30х3	1800 500	Дополнительные ролики
9		120х120х12 40х40х4	1200 600	Дополнительные ролики
10		100х100х10 40х40х4	1200 600	Дополнительные ролики
11		100х11 30х4	800 500	Стандартные ролики
12		100х11 30х4	1000 500	Стандартные ролики
13		100х11 30х4	800 500	Дополнительные ролики
14		UPN 220 UPN 180 UPN 40	1000 800 500	Стандартные ролики
15		UPN 220 UPN 180 UPN 40	1200 900 600	Стандартные ролики
16		IPN 220 IPN 80	1000 500	Дополнительные ролики
17		HEB 120 HEA 140	1200 1200	Дополнительные ролики
18		UPN 120 UPN 50	5000 1000	Дополнительные ролики
19		IPN 160 IPN 140 IPN 80	5000 4000 1200	Дополнительные ролики
20		HEB 100 HEA 120	1600 3000	Дополнительные ролики
