Трубогибочный станок Sahinler HPK 150

Описание оборудования

Профилегибы гидравлические Sahinler HPK 150-180-200 станки предназначенные для гибки дуг из труб различного сечения (диаметр, профиль), полосы, прутка, квадрата, уголка, тавра. Данные модели могут быть установлены, только в горизонтальном положении. Позволяют производить качественные изделия любого радиуса без разрывов и смятия изгибаемого профиля за один прокат.

• Все три вала приводные посредством планетарного индуктора
• Валы выполнены из специальной стали повышенной прочности каленые и шлифованные
• Станок работает в горизонтальном и вертикальном положениях
• 2 датчика положения валов
• Изгиб любого радиуса за один прокат
• Управление станком осуществляется через мобильную контрольную панель
• Мощная сварная стальная несущая рама
• Двигатель с системой торможения
• Боковые направляющие для гибки спиралей
• Возможность заказа дополнительных роликов для конкретного диаметра трубы, для гибки сложного профиля и т.д.

Технические характеристики

Изгибаемые профили HPK 150

№	Тип профиля	Размер, мм	Минимальный диаметр	Примечания
1		150x35	2500	Стандартные ролики
2		270x50	1500	Стандартные ролики
3		90x90	1500	Стандартные ролики
4		? 90	1800	Дополнительные ролики
5		? 150x4	6000	Дополнительные ролики
6		6"х7,11	3500	Дополнительные ролики
7		150х50х5	4500	Дополнительные ролики
8		120х6	4000	Дополнительные ролики
9		180х180х18	2200	Дополнительные ролики
10		150х150х15	3000	Дополнительные ролики
11		150х15	2000	Стандартные ролики
12		130х15	2500	Стандартные ролики
13		150х15	2000	Дополнительные ролики
14		UPN 280	2000	Стандартные ролики
15		UPN 280	3000	Стандартные ролики
16		IPN 300	3000	Дополнительные ролики
17		HEB 180	3000	Дополнительные ролики
18		UPN 160	6000	Дополнительные ролики
19		IPN 180	4500	Дополнительные ролики
20		HEB 120	4000	Дополнительные ролики

Стандартная комплектация

• Три приводных вала
• Ролики, изготовленные из закаленной стали
• Валы, выполненные из закаленной стали, заземлены
• Направляющие для гибки спиралей
• Двигатель с системой торможения
• Горизонтальное и вертикальное рабочее положение
• Мобильная панель управления
• Пользовательская инструкция

Дополнительные опции:

• Ролики для сгиба трубы и прутка
• Вариатор скорости
• Профилирующие ролики
• Ролики для сгиба углового профиля
• Устройство цифровой индикации
• Гидравлические боковые угловые направляющие
• Возможно оснащение NC контроллером

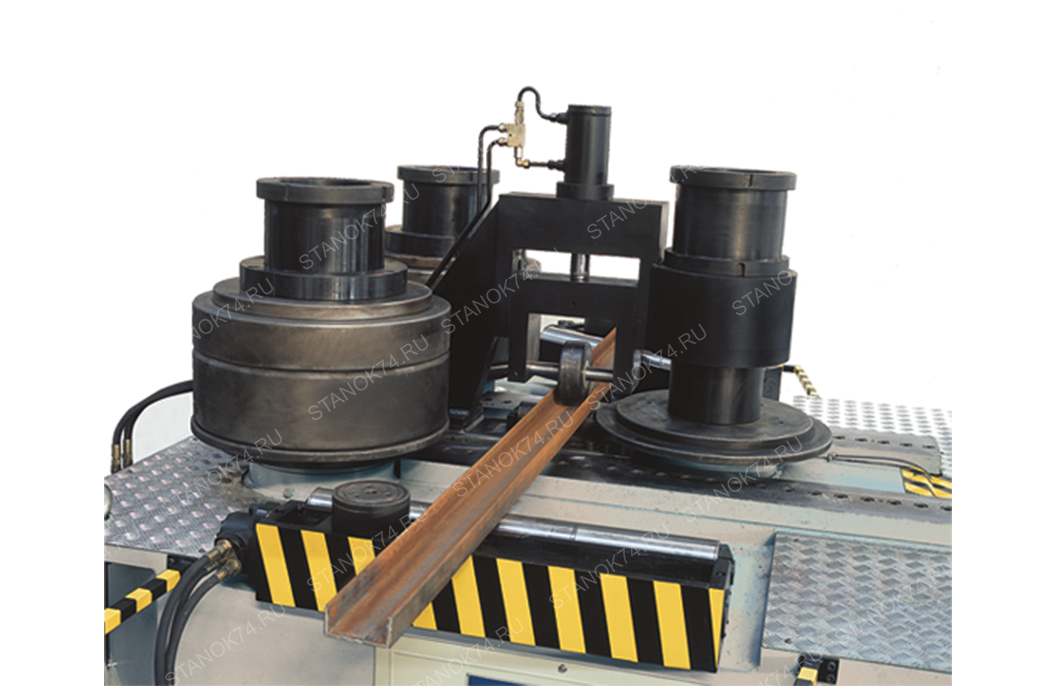

• Гибочное натяжное устройство (применяется при гибке швеллера)
