Разъемный труборез и фаскосниматель для труб ТВС-457 позволяет обрабатывать трубы внешним диаметром от 300 до 457 мм. Машина позволяет выполнять резку труб, одновременную резку и подготовку фаски, разметку, расточку, планирование фланцев. Обеспечивает максимальную точность при выполнении работ и идеально готовит торец трубы под сварку.
Разъемная конструкция позволяет быстро и просто монтировать труборез (фаскосниматель) на трубу, даже на внешний диаметр готовых трубопроводов. А компактные размеры и небольшой вес обеспечивают размещение и использование оборудования в «полевых» и стесненных условиях.
Благодаря холодной резке и одновременному снятию фаски исключается необходимость в дополнительной зачистке торца трубы, при этом материал также не подвергается тепловому воздействию.

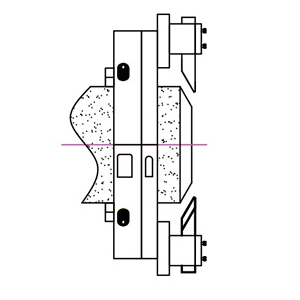

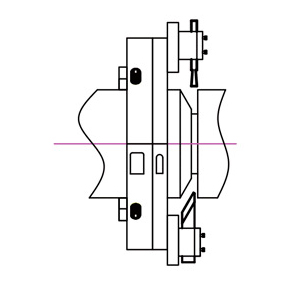

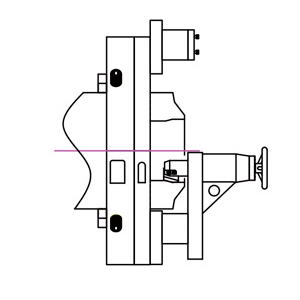

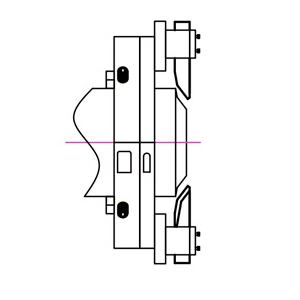

Холодная резка | Резка и снятие фаски справа | Резка и снятие фаски слева | Снятие сложной фаски ASME B16 | Снятие двух фасок | Расточка и торцевание |
Возможна обработка любых типов материалов — высокоуглеродистая, закаленная, легированная и нержавеющая сталь, алюминий, медь и др.
Станок оснащен механизмом автоматической подачи — 0,08 мм за проход.
Благодаря дополнительным аксессуарам можно выполнять равномерную фаску на трубах, имеющих овальность. Специальные усиленные держатели резцов позволяют обрабатывать трубы с неограниченной толщиной стенки.
Модель | ТВС-457 | |
---|---|---|
Диаметр труб | мм | 300-457 (внешний диаметр) |
Макс. толщина стенки трубы | мм | 30* |
Требования к электросети | 220-240 В, 50/60 Гц | |
Требования к воздуху | 1500-3000 л/мин, 0,6/0,7 МПа | |
Требования к гидравлике | 2-60 л/мин, 12,5 МПа | |
Подача | автоматическая, зубчатое колесо | |
Скорость подачи | фиксированная, 0,08 мм за проход |
* — со стандартными держателями резцов. Возможна поставка комплекта для больших толщин, направьте нам уточнение при заказе.
Разъемная конструкция обладает компактным поперечным сечением для выполнения работ в ограниченных пространствах. При работе в ограниченном пространстве обратите внимание на осевые и радиальные габариты.
d, мм | D, мм | L, мм | |
Стальной корпус | 469 мм | 807 мм | 180 мм |
Алюминиевый корпус | 469 мм | 807 мм | 195 мм |
Универсальная конструкция позволяет использовать электрический, пневматический, а также гидравлический привод.

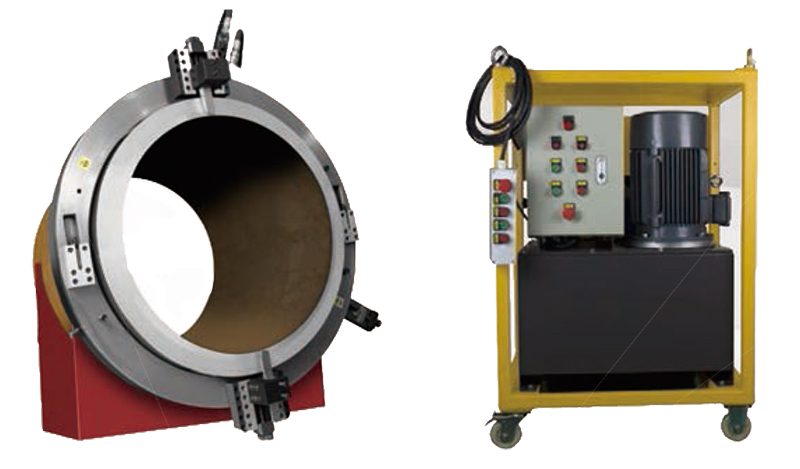

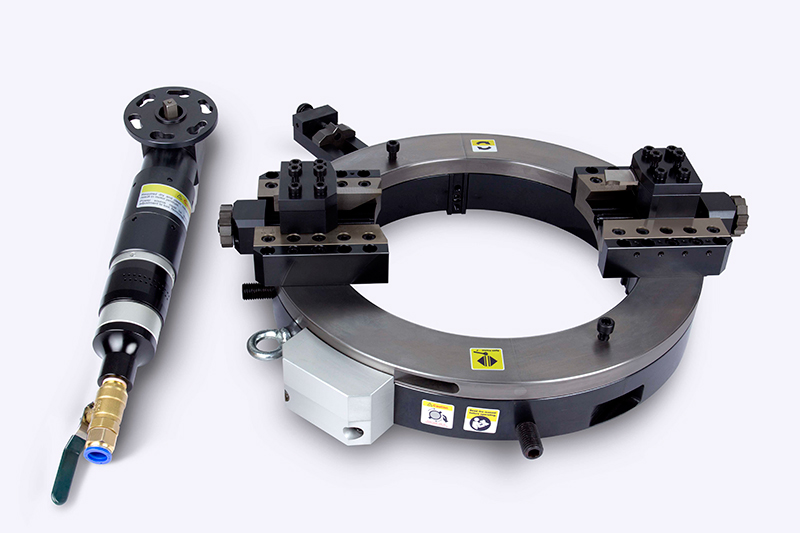

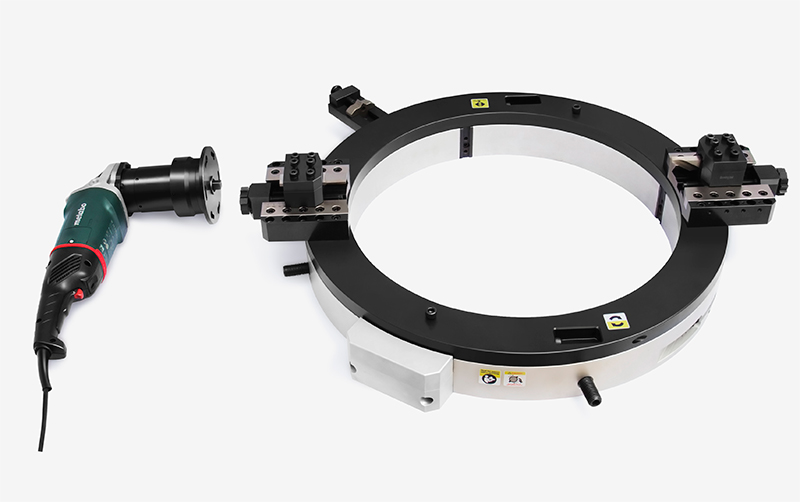

Электрический привод | Пневматический привод | Гидравлический привод |
230В-50/60 Гц, 2400 Вт, 11 A, 6600 об/мин Привод Metabo W24-230MVT — сделано в Германии |
Частота вращения: 226
об/мин
Крутящий момент: 117 Нм Мощность: 3,77 л.с. Испытания производились компрессором Atlas Copco, 0,6 МПа |
Источник питания: 380-440 В, 50/60 Гц 2-60 л/мин, 12,5 МПа |
Преимущества:
|
Преимущества:
|
Может поставляться в двух исполнениях — стальном и алюминиевом. Алюминиевое исполнение позволяет значительно снизить массу конструкции и обеспечить максимальное удобство монтажа для оператора.

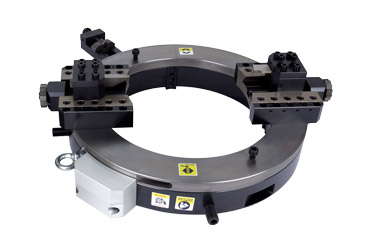

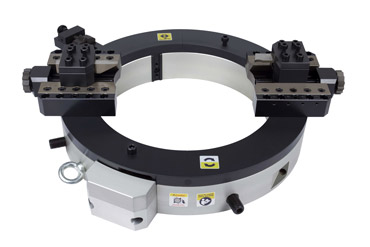

Стальной корпус | Алюминиевый корпус |
Масса 79 кг | Масса 65,5 кг |
