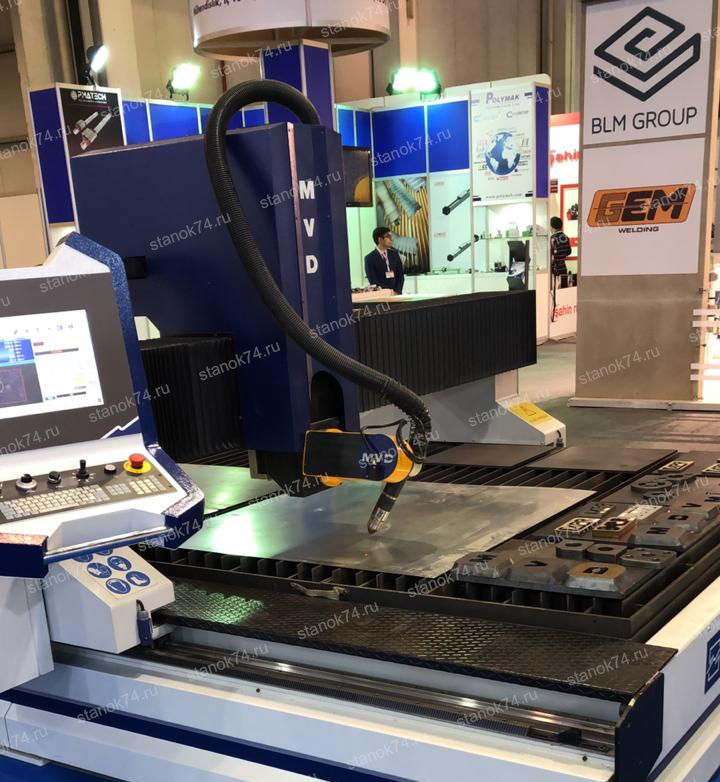

Станок плазменной резки MVD Inan A-series 1530 с источником HPR 130XD

Артикул:
040101001
Страна :
Турция
Бренд :
MVD Inan
Толщина резки :
до 25 мм
Размер стола :
1500x3000 мм
Наличие :
Под заказ
Товар с указанными характеристиками отсутствует
Рейтинг: 0 (голосов: 0)

Описание

Станок плазменной резки MVD Inan A-series рассчитан на обработку максимальной толщины металла 50 мм (разделительный рез). Чистый рез достигается на толщине до 25 мм используя источник HPR 130XD, при обработке обычной стали. Имеет жесткую цельнометаллическую конструкцию, фрезерованные направляющие и дальнейшее обжигание станины для уменьшения напряжения в металле. На станках данной серии используются автоматический контроль высоты резака.

Особенности

  • Цельносварная конструкция балки с дальнейшим фрезерование и обжигом всей станины, позволяет достичь максимальную жесткость станка.
  • Использует только оригинальные ЧПУ системы таких брендов как Hypertherm и ESA. Данные системы устанавливаются на станках Европейского производства, где требуется высокая точность обработки.
  • Моторизированные сервопривода установлены на высокоточные линейные направляющие для точности обработки сложных деталей на высоких скоростях.
  • Программное обеспечение Hypertherm Pronest LTS CAD/CAM удобное и легкое в понимание. Помогает оператору в подборе параметров резки, тем самым увеличивая производительность.
  • Дополнительная поворотная ось для обработки в 3-D режиме, снятие фаски и многое другое.
  • Секционная система удаления дыма и отходов при резке малых деталей.
  • Возможность установки дополнительных суппортов, как для плазменной, так и для газовой резки металла.

Технические характеристики

Модель A-series 1530
Размер обрабатываемого листа мм 1500 х 3000
Габаритные размеры машины, ДхШхВ мм 5000 х 2850 х 2000
Масса машины кг 2000
Толщина реза (прожиг с середины) мм до 25
Разрезаемый материал черный, нержавеющий, цветной металлопрокат
Скорость перемещений мм/мин до 15 000
Скорость резки мм/мин до 10 000
Кол-во суппортов 1
Система ЧПУ Hypertherm СNС Control Unit/ ESA S 650 СТС Control Unit
Система контроля высоты (плазмотрон) автоматическая
Управление осями сервоприводы + серводвигатели + линейные направляющие
Количество приводов по оси Х 2
Источник плазменной резки Hypertherm HPR 130XD
Стол для укладки листа вентилируемый, встроенный
Условия эксплуатации °С +5 - +40
Установленная мощность кВт 4,5 + 26

Стандартная комплектация станка

  • ЧПУ Hypertherm СNС Control Unit/ESA CNC Control Unit

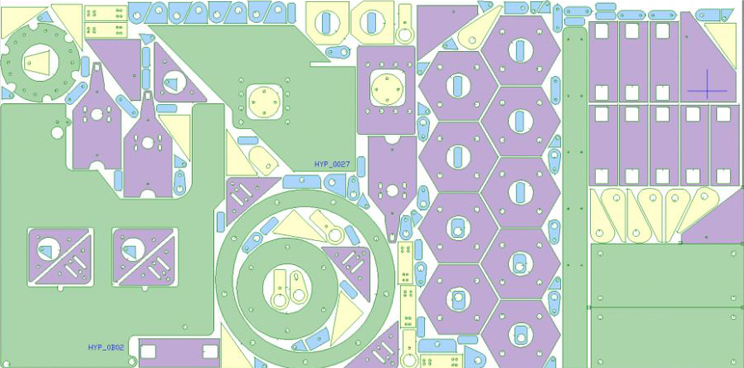

  • Программное обеспечение CAD/CAM Lantek Expert II Cut Plus с автоматическим раскроем (конвертация dxf/dwg)
  • Программное обеспечение LIBELLULA CAD/CAM с автоматическим раскроем (конвертация dxf/dwg)
  • Программное обеспечение Hypertherm Pronest CAD/CAM с автоматическим раскроем (конвертация dxf/dwg)
  • Источник плазмы Hypertherm
  • Независимый раскроечный стол с автоматической системой вытяжки
  • Ручная консоль газа Hypertherm
  • Функция выравнивания заготовки с помощью лазера
  • Позиционирование резака с помощью лазерного указателя
  • Контроль высоты резака (THC)
  • Система контроля двусторонним перемещением
  • Двусторонняя направляющая, шестерня и AC цифровые серводвигатели по оси X
  • Вращающаяся панель управления ЧПУ
  • Устройство контроля скорости
  • Стартовый комплект расходных материалов

Дополнительные опции

  • Фильтр отработанных газов
  • Газовый резак Messer/Tanaka
  • Автоматическое воспламенение газового резака
  • Автоматическая консоль газа Hypertherm

Составляющие:

Поворотная ось для резки под углом

Система True Hole от Hypertherm

Высокоточные направляющие

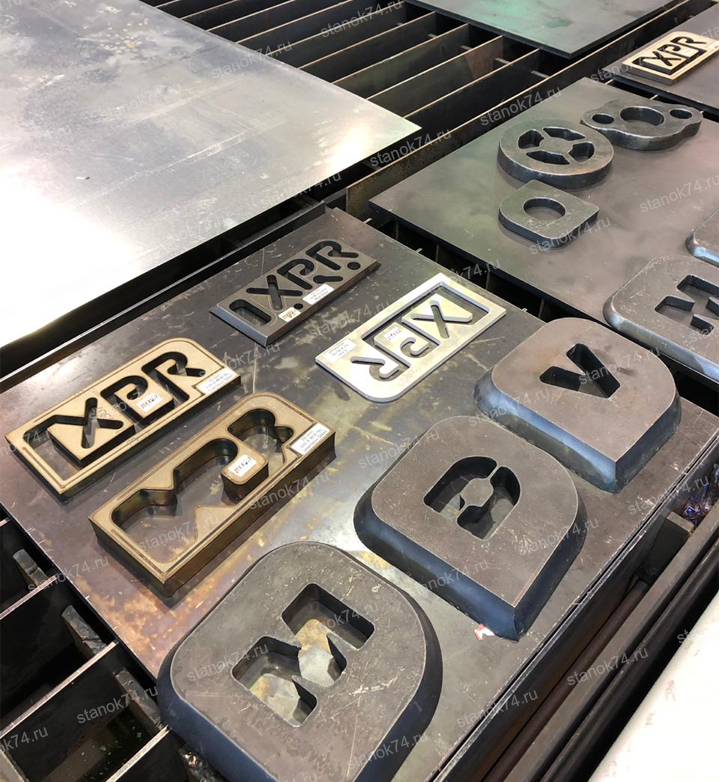

Резка разных типов металла

Защита направляющих от загрязнений

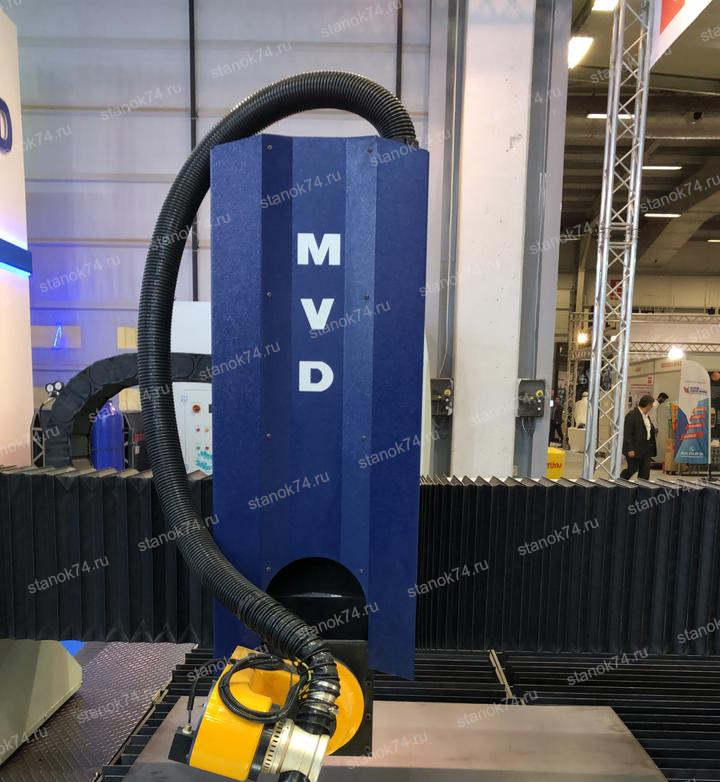

ЧПУ система от Hypertherm
