Пресс листогибочный MVD Inan iBend C135-3100

Артикул:
6752
Длина :
3100 мм
Усилие :
135 т
Страна :
Турция
Бренд :
MVD
Наличие :
Под заказ
Товар с указанными характеристиками отсутствует
Рейтинг: 0 (голосов: 0)

Гидравлический листогибочный пресс MVD

Листогибочные прессы MVD inan iBend C серии – высокопроизводительные гидравлические листогибы повышенной точности с ЧПУ. Увеличенные ход траверсы, горловина в боковых стойках и скорость быстрого подвода траверсы. Гидравлические листогибочные прессы с электронно-гидравлической синхронизацией рабочих цилиндров, контролем параллельности и хода подвижной балки через ЧПУ. В стандартной комплектации оснащены ЧПУ с 2D-графикой и 2-ух осевым упором

Особенности листогибочного пресса

  • Сведение деформации к минимуму за счет специальной конструкции станины пресса и подвижной балки.
  • Увеличенные ход траверсы и горловина в боковых стойках.
  • Повышенная скорость быстрого подвода траверсы
  • Точность позиционирования упора +/- 0,03 мм
  • Скорость перемещения заднего упора 500 мм/сек
  • Диапазон перемещения заднего упора по оси Х 750 мм
  • Электрогидравлическая синхронизация осей Y1 и Y2 с системой компенсации деформации силовой конструкции (корпуса пресса) за счет крепления на С-образную скобу, которая фиксируется на нижней части станины, оптических датчиков, считывающих перемещение верхней балки с линейных шкал
  • Управление осями Y1, Y2, X и R (два гидроцилиндра и задний упор вперед/назад и вверх/вниз)
  • Возможность конической гибки деталей
  • Станина станков фрезеруется на прецизионном обрабатывающем центре с рабочим столом длиной 14 метров, оснащенном подвижной колонной. Обработка всех рабочих элементов пресса за одну установку и обеспечивает максимальную точность и надежность на протяжении всего срока службы пресса.
  • Гидравлическая система с гидроаппаратурой производства ведущих производителей Rexroth или Hoerbiger (Германия).
  • Гидравлические цилиндры изготовлены из цельной заготовки с хонингованием рабочей поверхности, а поршни цилиндров - кованные с высокоточной обработкой и полированием для увеличения срока работы без обслуживания.
  • Автоматическая регулировка силы прижима проводится с учетом обрабатываемого материала и используемого инструмента.
  • Автоматическое позиционирование и остановка в случае отклонения от заданных значений
  • Автоматический расчет развертки по длине, автоматически программируемый порядок гибов в соответствии с толщиной и типом материала, используемого инструмента

Технические характеристики

Модель Размер Единица C135-3100
Номинальное усилие тонн 135
Рабочая длина стола (A) A мм 3100
Расстояние между опорами (B) B мм 2600
Ход траверсы (С) C мм 310
Открытая высота (J) J мм 515
Горловина опор (D) D мм 410
Высота стола (E) E мм 935
Скорость стандартного заднего упора (ось X) мм/сек 100
Скорость двухосевого заднего упора (ось X/ось R) мм/сек 500/300
Ход стандартного заднего упора (ось X) мм 500
Длина (G) G мм 5150
Высота (H) H мм 2950
Ширина (L) I мм 2650
Скорость быстрого подвода мм/сек 210
Рабочая скорость мм/сек 10
Скорость возвратного хода мм/сек 130
Масляный бак л 180
Мощность двигателя кВт 11
Масса тонн 8,35
габаритные размеры гидравлического пресса mvd inan a series

Стандартная комплектация

  • Y1,Y2,X,R - 4 управляемые оси
  • 310 мм ход траверсы, 410 мм горловина
  • Система ЧПУ модель ESA S640
  • ±0,03 мм точность позиционирования заднего упора на сервоприводах Х=750 мм, R=250 мм

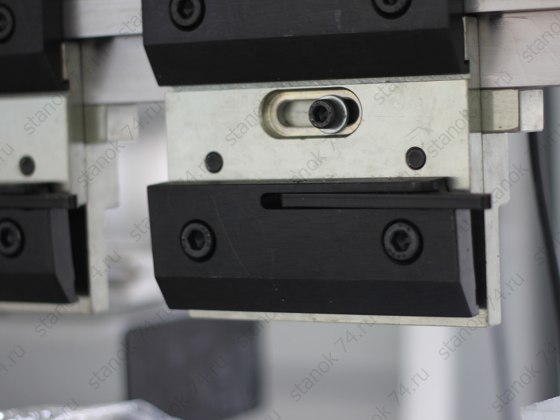

  • Быстросъемный ручной пуансонодержатель типа Promecam
  • Усиленные подвижные передние направляющие
  • Ручная система компенсации прогиба Wila
  • Специально разработанный MVD узкий стол для матрицы (Европейский тип)
  • Оптические линейки GIVI Misure (0,005 мм погрешность)
  • Стандартный пуансон (H: 67, 85°, R:08)
  • Стандартная матрица (60x60 mm, 4 ручья: V=16-22-35-50 mm, 85°, H:60)
  • LED подсветка на корпусе

Дополнительные опции

  • Увеличение кол-ва осей заднего упора (Х,R+) до 6-8
  • Увеличение хода заднего упора
  • Дополнительные пальцы заднего упора
  • AP01/AP02 - автоматическая система поддержки листа на передней части листогиба
  • Пневматическая система поддержки тонких листов
  • Система измерения угла MITUTOYO
  • Лазерный контроль угла гиба
  • Автоматическая система компенсации прогиба Wila (Нидерланды)
  • Кондиционер для шкафа управления
  • Система охлаждения или подогрева гидравлического масла
  • Автоматическая система смазки пресса
  • Увеличение горловины (зева) станка
  • Увеличение мощности станка
  • Увеличение толщины станины
  • Различные варианты держателей пуансона: гидравлические WILA NSCL, ROLLERI ROL 200 и пневматический TEDA/EUROSTAMP
  • Широкий стол для установки матрицы
  • Держатели матрицы с гидравлическим приводом WILA NSCR и ручные WILA/AMERICAN
  • Лазерные системы защиты рук оператора: AKAS FPCS, AKAS II, AKAS III, MSD, DSP или передняя оптическая защита
  • Задний многолучевой оптический барьер
  • Варианты замены системы ЧПУ от ESA: S650, S650W
  • Варианты замены системы ЧПУ от DELEM: DA-66T, DA-69T
  • Варианты замены системы ЧПУ от CYBELEC: CybTouch 12, CybTouch 15
