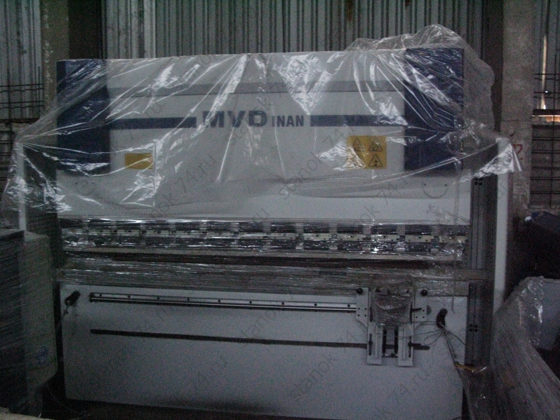

Листогибочный станок MVD Inan iBend C800-6100
Товар с указанными характеристиками отсутствует
Прессы A-серии - листогибочные гидравлические прессы экономкласса с электронно-гидравлической синхронизацией рабочих цилиндров, контролем параллельности и хода подвижной балки через ЧПУ. Возможность осей Y1, Y2, X+R (Ручное управление)
- Управление осями Y1, Y2 и X (два гидроцилиндра и задний упор)
- Прессы A-серии - листогибочные гидравлические прессы эконом класса с электронно-гидравлической синхронизацией рабочих цилиндров, контролем параллельности и хода подвижной балки через ЧПУ пропорциональными клапанами c использованием оптических шкал.
- Специальная конструкция станины пресса и подвижной балки сводят деформации к минимуму.
- Увеличенный ход верхней траверсы 260 мм
- Точность позиционирования заднего упора +-0,05 мм
- Диапазон перемещения заднего упора по оси Х 500 мм
- Скорость перемещения заднего упора 100 мм/сек
- Электрический щит и панель управления расчитаны на работу от сети 400 В переменного тока 50 Гц, 3 фазы
- Обработка станины станка производится на прецизионном обрабатывающем центре с подвижной колонной и длиной рабочего стола 14 метров и обеспечивает максимальную точность и надежность на протяжении всего срока службы пресса.
- Гидравлический блок с гидроаппаратурой производства фирмы Hoerbiger (Германия).
- Гидравлические цилиндры изготовлены из цельной заготовки с хонингованием рабочей поверхности, а поршни цилиндров - кованные с высокоточной обработкой и полированием для увеличения срока работы без обслуживания.
| Наименование характеристики: | Размер | Единица | А175-3700 |
| Номинальное усилие | | тонн | 175 |
| Рабочая длина стола (A) | A | мм | 3700 |
| Расстояние между опорами (B) | B | мм | 3200 |
| Ход траверсы (С) | C | мм | 260 |
| Открытая высота (J) | J | мм | 465 |
| Горловина опор (D) | D | мм | 400 |
| Высота стола (E) | E | мм | 940 |
| Скорость стандартного заднего упора (ось X) | | мм/сек | 100 |
| Скорость двухосевого заднего упора (ось X/ось R) | | мм/сек | 500/300 |
| Ход стандартного заднего упора (ось X) | | мм | 500 |
| Длина (G) | G | мм | 5450 |
| Высота (H) | H | мм | 2800 |
| Ширина (L) | L | мм | 2675 |
| Скорость быстрого подвода | | мм/сек | 120 |
| Рабочая скорость | | мм/сек | 10 |
| Скорость возвратного хода | | мм/сек | 120 |
| Масляный бак | | л | 180 |
| Мощность двигателя | | кВт | 15 |
| Масса | | тонн | 9.9 |
|---|
Стандартная комплектация
- Y1,Y2,X,R - 4 управляемые оси
- 310 мм ход траверсы, 410 мм горловина
- Система ЧПУ модель ESA S640
- ±0,03 мм точность позиционирования заднего упора на сервоприводах Х=750 мм, R=250 мм
- Быстросъемный ручной пуансонодержатель типа Promecam
- Усиленные подвижные передние направляющие
- Ручная система компенсации прогиба Wila
- Специально разработанный MVD узкий стол для матрицы (Европейский тип)
- Оптические линейки GIVI Misure (0,005 мм погрешность)
- Стандартный пуансон (H: 67, 85°, R:08)
- Стандартная матрица (60x60 mm, 4 ручья: V=16-22-35-50 mm, 85°, H:60)
- LED подсветка на корпусе
Дополнительные опции
- Увеличение кол-ва осей заднего упора (Х,R+) до 6-8
- Увеличение хода заднего упора
- Дополнительные пальцы заднего упора
- AP01/AP02 - автоматическая система поддержки листа на передней части листогиба
- Пневматическая система поддержки тонких листов
- Система измерения угла MITUTOYO
- Лазерный контроль угла гиба
- Автоматическая система компенсации прогиба Wila (Нидерланды)
- Кондиционер для шкафа управления
- Система охлаждения или подогрева гидравлического масла
- Автоматическая система смазки пресса
- Увеличение горловины (зева) станка
- Увеличение мощности станка
- Увеличение толщины станины
- Различные варианты держателей пуансона: гидравлические WILA NSCL, ROLLERI ROL 200 и пневматический TEDA/EUROSTAMP
- Широкий стол для установки матрицы
- Держатели матрицы с гидравлическим приводом WILA NSCR и ручные WILA/AMERICAN
- Лазерные системы защиты рук оператора: AKAS FPCS, AKAS II, AKAS III, MSD, DSP или передняя оптическая защита
- Задний многолучевой оптический барьер
- Варианты замены системы ЧПУ от ESA: S650, S650W
- Варианты замены системы ЧПУ от DELEM: DA-66T, DA-69T
- Варианты замены системы ЧПУ от CYBELEC: CybTouch 12, CybTouch 15
