WC67Y-100/3200

Артикул:
6758
Страна :
Китай
Бренд :
Yangli
Длина :
3200 мм
Усилие :
100 т
Наличие :
На складе
Товар с указанными характеристиками отсутствует
Рейтинг: 5 (голосов: 1)

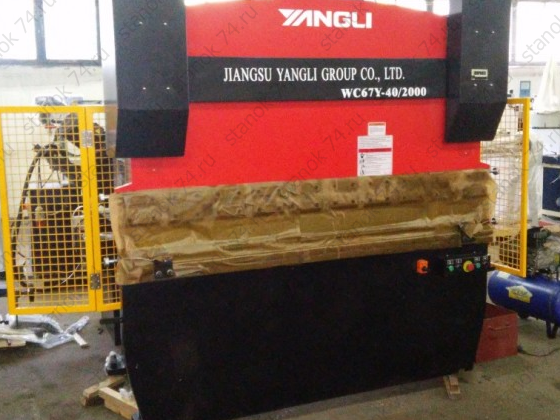

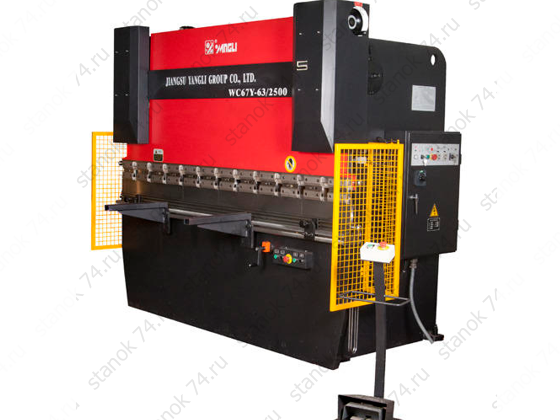

Листогибочные прессы эконом класса с механической синхронизацией гидроцилиндров и индикацией положения гибочной балки и заднего упора. Без возможности программирования последовательности гибов.

Особенности листогибочного пресса

  • Прочный сварной корпус, прошедший термическую обработку для снятия остаточных напряжений
  • Гидравлические и электрические компоненты ведущих мировых производителей «Rexroth» (Германия), OMRON (Япония), «Telemecanique» (Франция), Merlin Gerin (Франция), масляной насос «SUMITOMO» (Япония)
  • Синхронизация работы двух гидроцилиндров обеспечивается механической траверсой между ними.
  • Привод перемещения заднего упора электромеханический, управляется с пульта на передней панели.
  • Простота управления данными прессами и их универсальность позволяют найти данному оборудованию широкое применение во всех отраслях промышленности. Пресс наиболее эффективен при несложных гибах на длину всего рабочего стола, и в случаях, когда не требуется частой смены рабочего инструмента.

Технические характеристики

Наименование характеристики Единица измерения Модель WC67Y-100/3200
Усилие Тонны 100
Длина рабочего стола мм 3200
Расстояние между колоннами мм 2550
Вырез в стойках мм 320
Фиксированный ход траверсы мм 130
Регулируемый ход траверсы мм 100
Максимальное раскрытие мм 390
Количество ходов в минуту, не менее мин-1 10
Мощность двигателя кВт 7,5
Вес нетто кг 7300
Габариты мм 3390?1570?2450 (ДхШхВ)

Особенности системы заднего упора

  • Привод перемещения заднего упора электромеханический
  • Предел перемещения заднего упора 600 мм
  • Точная доводка по оси Х до 0,1 мм производится посредством лимба, расположенного на панели управления.
  • Перемещения упора по осям R, Z1, Z2 настраиваются в ручном режиме.
  • Привод от двигателя постоянного тока

Формула расчета усилия для листогибочного пресса Yangli

P=650xS2/V, кН/м

  • P - усилие на пуансоне (кН/м)
  • S - толщина материала (мм)
  • B - минимальная кромка (мм)
  • V - раскрытие матрицы (мм)
  • R - внутренний радиус (мм)

Рекомендуемое значение раскрытия матрицы (V)=8-10 значений толщины материала (S).

Расчет приводится для стали с прочностью 450 Н/мм2
Коэффициенты для других материалов:

  • Мягкая медь - 0,5
  • Мягкий алюминий - 0,5
  • Нержавеющая сталь - 1,5
  • Твердый алюминий - 2,0
Формула расчета усилия гибочного пресса

Стандартная комплектация станка

  • Боковое защитное ограждение, защищающее работка с двух сторон, а также заднее защитное ограждение
  • Механическая ручная система крепления верхнего и нижнего инструмента типа AMADA-PROMECAM
  • Задний упор перемещается по линейным направляющим с помощью шарико-винтовой пары при помощи серводвигателя
  • Задний упор имеет два упорных блока, регулируемых по высоте и расстоянию между ними
  • Две передние поддержки листа

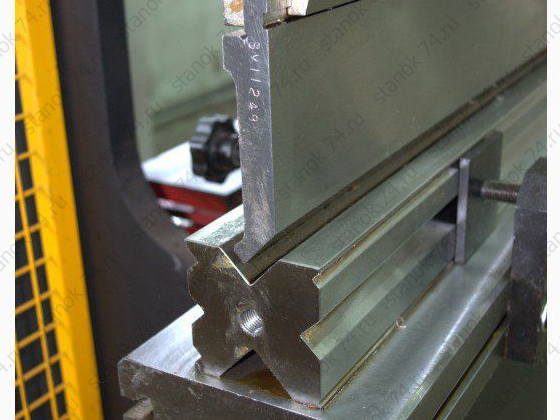

  • Оснащен инструментом (сегментный пуансон + сегментная 4-х лучевая матрица) на всю длину
  • Выносная педаль управления с кнопкой аварийной остановки
  • Инструкция по эксплуатации документация на русском языке.

Опционально можно заказать:

  • Быстросъемная система крепления инструмента
  • Специальный гибочный инструмент
  • Систему быстрого зажима инструмента
  • Увеличенный задний упор
  • Систему фотоэлектрической защиты
