Настольный токарный станок MetalMaster MML 180x300 V

Артикул:
4112
Ø :
180 мм
РМЦ :
300 мм
Страна :
Китай
Бренд :
MetalMaster
Наличие :
На складе
Товар с указанными характеристиками отсутствует
Рейтинг: 0 (голосов: 0)

Особенности

  • Компактный универсальный токарный станок.
  • Электронное бесступенчатое управление числом оборотов шпинделя.
  • Цифровая индикация оборотов шпинделя.
  • Закаленный высокоточный шпиндель.
  • Радиальное биение шпинделя менее 0,009 мм.
  • Правое/левое вращение шпинделя.
  • Подшипники высокой грузоподъемности.
  • Литая станина из серого чугуна.
  • Индуктивно закаленные и шлифованные направляющие станины (HRC 42 - 52).
  • Высокая точность обработки
  • Продольная, поперечная и верхняя каретки суппорта.
  • Автоматическая продольная подача.
  • Металлокерамические подшипники ходового винта.
  • Трапецеидальная резьба ходового винта.
  • Нарезание метрических и дюймовых резьб.
  • Сменные шестерни обеспечивают большой диапазон нарезаемых резьб.
  • Возможность поперечного смещения задней бабки для точения длинных конусов.
  • Поворот верхней каретки суппорта для точения коротких конусов.
  • Кнопка аварийной остановки.
  • Защитный экран зоны резания.

Стандартная комплектация

  • 3-х кулачковый патрон 100 мм.
  • 4-х позиционный резцедержатель.
  • Центр упорный.
  • Защитное ограждение патрона.
  • Поддон для стружки.
  • Комплект сменных шестерен гитары.
  • Инструментальный ящик с инструментом

Технические характеристики

Модель MML 180x300 V
Электропитание 600 Вт 220 В ~50 Гц
Наибольший диаметр обрабатываемой детали мм 180
Наибольшая длина обрабатываемой детали мм 300
Высота центров мм 90
Частота вращения шпинделя об/мин 150 – 2500
Количество ступеней 2 ступени
Внутренний конус шпинделя MK 3
Диаметр сквозного отверстия в шпинделе мм 21
Ширина станины мм 100
Ход верхней каретки суппорта мм 55
Ход поперечной каретки суппорта мм 75
Внутренний конус пиноли задней бабки MK 2"
Перемещение пиноли задней бабки мм 65
Продольная подача мм/об 0,1 - 0,2
Пределы шага нарезаемых метрических резьб мм 0,5 – 3
Пределы шага нарезаемых дюймовых резьб ниток на дюйм 44-10
Высота державки резца мм 8
Габаритные размеры мм 830 х 395 х 355
Масса станка , кг 55

Обзор станка

Измеряемая величина Схема измерения Предельное значение
Радиальное и торцевое биение шпинделя Описание: Радиальное и торцевое биение фланца шпинделя А: 0,009 мм В: 0,01 мм
Радиальное биение присоединительной поверхности шпинделя Описание: Радиальное биение присоединительной поверхности шпинделя 0,009 мм

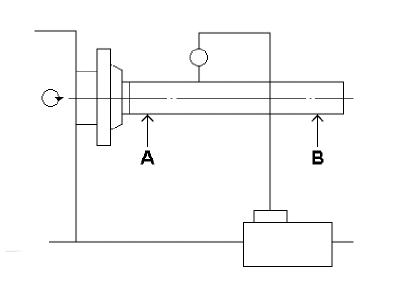

Радиальное биение оправки, установленной во внутренний конус шпинделя Описание: Радиальное биение оправки, установленной во внутренний конус шпинделя А: 0,015 мм В: 0,03 мм
Параллельность пиноли задней бабки Описание: Параллельность пиноли задней бабки А: 0,025 / 50 мм В: 0,015 / 50 мм
Биение оправки, установленной в центрах шпинделя и задней бабки Описание: Биение оправки, установленной в центрах шпинделя и задней бабки А: 0,03 мм В: 0,03 мм

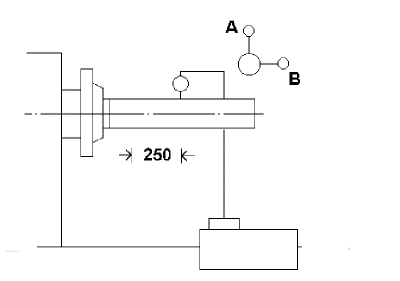

Параллельность шпинделя Описание: Параллельность шпинделя А: 0,03 / 250 мм В: 0,03 / 250 мм
Параллельность перемещения верхней каретки суппорта оси шпинделя Описание: Параллельность перемещения верхней каретки суппорта оси шпинделя 0,04 / 75 мм
Радиальное биение токарного патрона Описание: Радиальное биение токарного патрона 0,04 мм
Радиальное биение измерительной оправки. закрепленной в токарном патроне: А: Ø 20 мм В: Ø 30 мм Описание: Радиальное биение измерительной оправки. закрепленной в токарном патроне А:  1. 0,04 мм 2. 0,08 / 100 мм В: 1. 0,04 мм 2. 0,08 / 100 мм

Повышенная надежность и мощность станка

Metalmaster MML 1830V MML 180x300V

Главное преимущество токарного станка - наличие металлических шестерней, обладающих высоким ресурсом и повышенной износостойкостью. Наличие клиновидного ремня позволит избежать повреждения двигателя при превышении нагрузки на шпиндель.

Metalmaster MML 1830V MML 180x300V

На станке установлено электронное бесступенчатое управление числом оборотов шпинделя. Данные о количестве оборотов шпинделя отображаются на цифровом дисплее на корпусе станка

Metalmaster MML 1830V MML 180x300V

Шпонка на креплении лимба поперечной подачи гарантирует отсутсвие непроизвольного поворота маховика и минимазацию риска изменения размера детали в процессе ее обработки.

Metalmaster MML 1830V MML 180x300V

Рекордная в своем классе ширина чугунной станины - 100 мм, что значительно увеличивает жесткость работы станка и положительно влияет на точность обработки.

Metalmaster MML 1830V MML 180x300V

Направляющие станка прошли процедуру шабрения, что существенно повышает точность обработки на токарном станке.

Metalmaster MML 1830V MML 180x300V

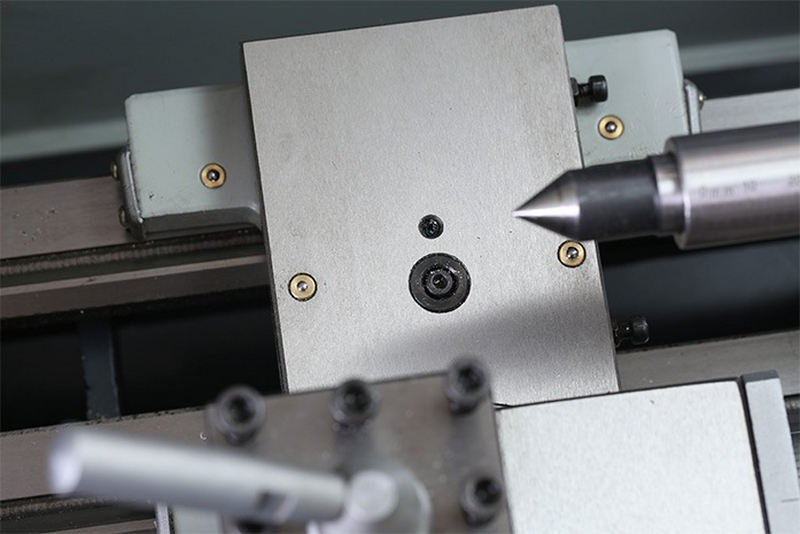

Наличие 6 тавотниц на суппорте токарного станка, позволяет оперативно обслуживать и смазывать суппорт, избежать износа направляющих и довольствоваться комфортной работой и плавным перемещением рукоятки.

Metalmaster MML 1830V MML 180x300V

Наличие шкалы для определения угла поворота резцедержателя.

Metalmaster MML 1830V MML 180x300V

Функционал точения конуса с поворотом каретки верхнего суппорта.

Metalmaster MML 1830V MML 180x300V

В стандартной комплектации поставляется быстрозажимной трехкулачковый патрон 100мм, с тавотницей на торцевой поверхности которая позволяет оперативно смазывать кулачки в труднодоступных местах.

Metalmaster MML 1830V MML 180x300V

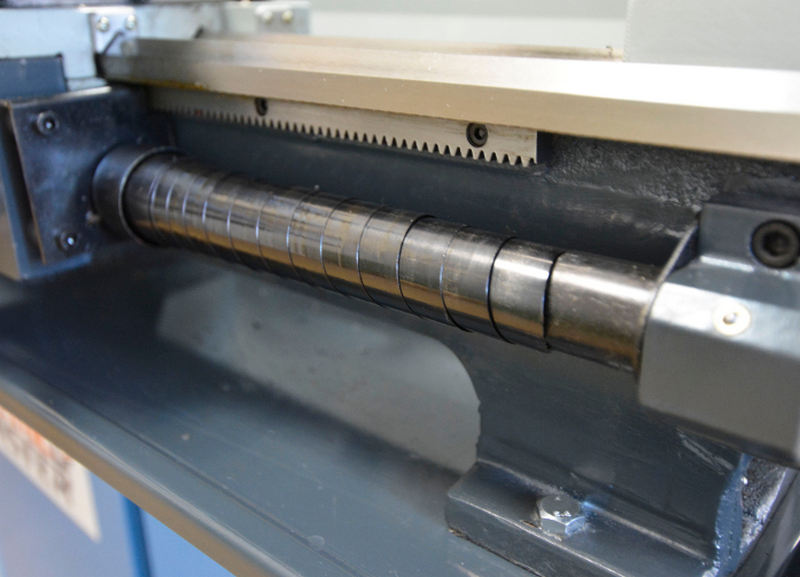

Телескопическая защита ходового винта от стружки эффективно защищает ходовой винт от износа.

Metalmaster MML 1830V MML 180x300V

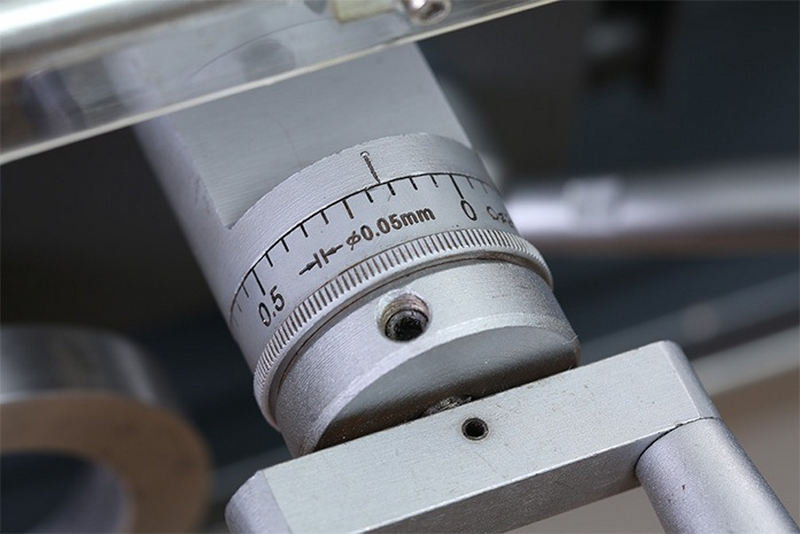

Лимб поперечной подачи – 0,05 мм

Metalmaster MML 1830V MML 180x300V

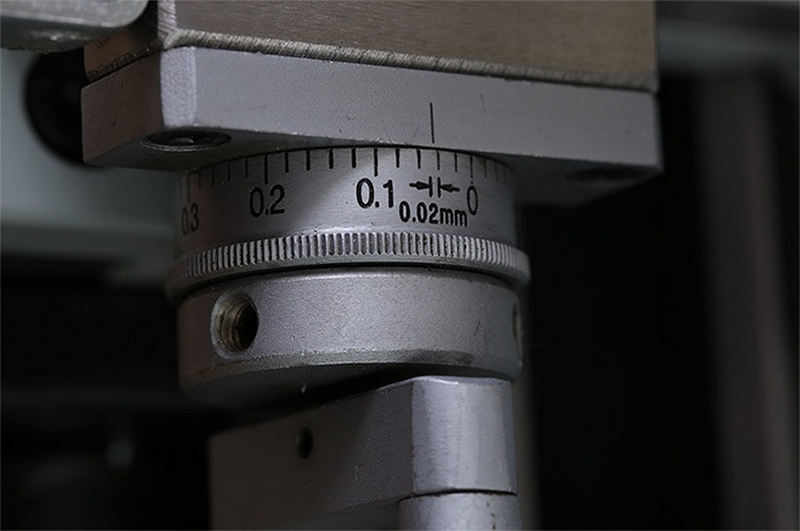

Лимб тонкой продольной подачи 0.02 мм

Metalmaster MML 1830V MML 180x300V

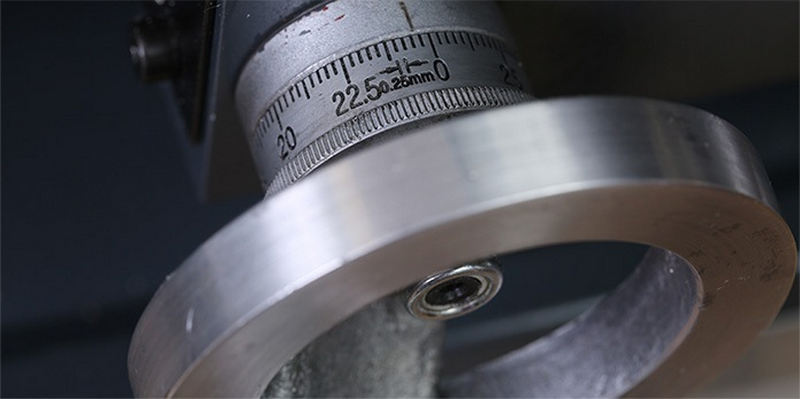

Лимб продольной подачи 0.25 мм

Metalmaster MML 1830V MML 180x300V

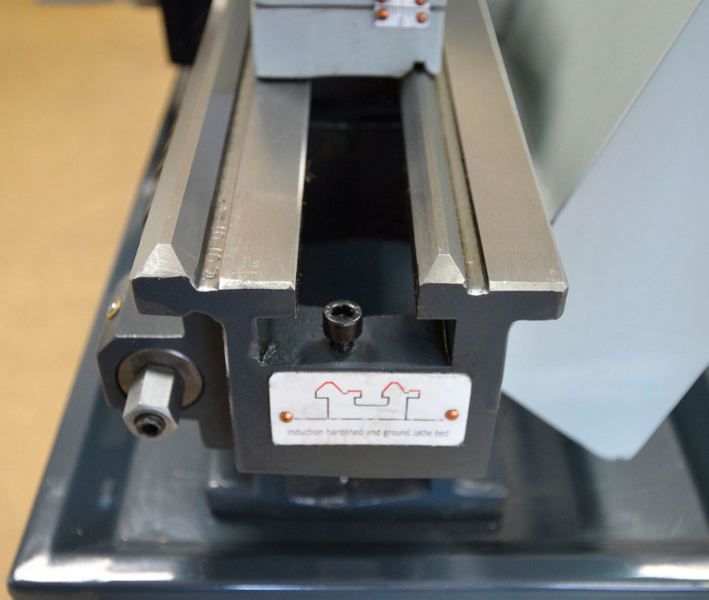

Направляющие станка прошли закалку ТВЧ (48-52 HRC) и шлифовку, что способствует повышению уровня надежности и точности обработки детали.

Metalmaster MML 1830V MML 180x300V

Для ослабления задней бабки с целью установки глубины сверления и закрепления длинных заготовок в центрах станок оснащен быстрозажимным рычагом.

Metalmaster MML 1830V MML 180x300V

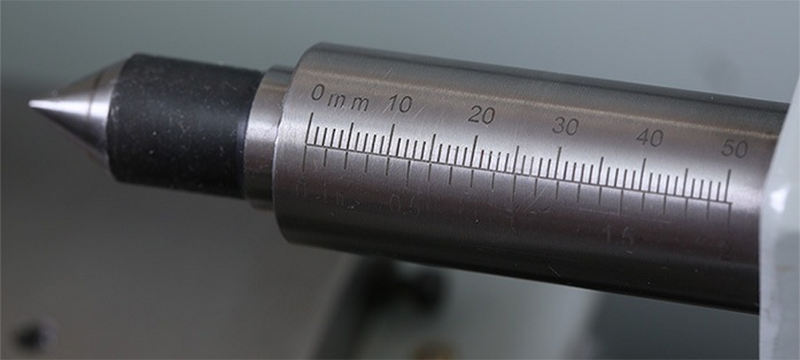

Вылет пиноли задней бабки 60 мм, шкала до 50 мм.

Metalmaster MML 1830V MML 180x300V

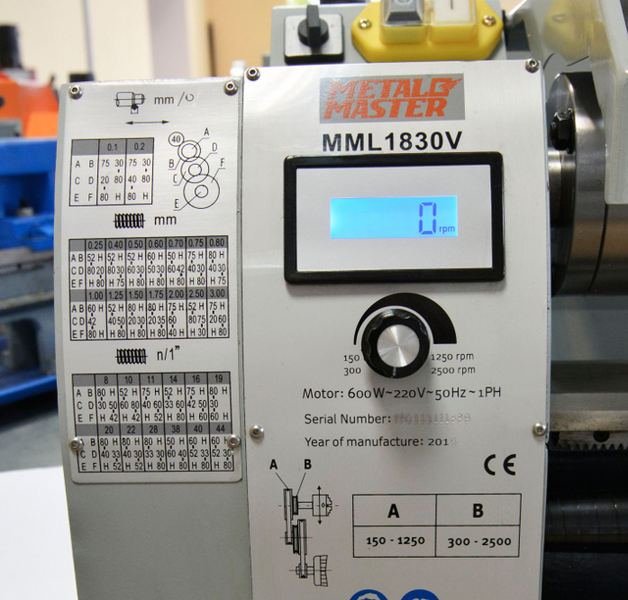

На шпиндельной бабке станка изображены таблицы:

  1. Таблица расположения зубчатых колес гитары
  2. Таблица порядка выбора нарезания метрических резьб
  3. Таблица дюймовых резьб

Удобство в обслуживании

Metalmaster MML 1830V MML 180x300V

Наличие 9 тавотниц (масленок) позволяют осуществлять смазку станка без его разборки

Стружка при работе станка собирается в поддон и не попадает на станину и в зону резания.
